陶瓷电容看似只是电路板上一个不起眼的小元件，却在滤波、耦合、安规隔离等关键环节发挥重要作用。

然而，在DIP插件安装过程中，OEM/ODM工厂的生产工程师经常会遇到一个令人头疼的问题：明明采购的陶瓷电容是合格品，上板后却发现脚距尺寸不合，陶瓷电容难以插入PCB板孔位。

遇到这种情况，很多工程师和采购的反应是：供应商的生产工艺出了误差，把脚距做宽了！

但问题真的全出在电容身上吗？本文结合真实生产案例，为你拆解插件困难背后的多重影响因素。

▍真实案例：引脚没变宽，是孔变小了

近期，某客户向JYH HSU(JEC)ELECTRONICS LTD.紧急反馈：产线上有一款陶瓷电容脚距偏大，难以插入PCB板，拖慢了产线的整体效率。但奇怪的是，客户之前使用同型号电容时，未出现过这个问题。

接到反馈后，我方技术团队立即介入排查，并请客户提供了PCB板圆孔的实测数据。

排查结果出乎意料：我们库存同批次陶瓷电容的脚距符合规格书标准，并未超标。真正的原因在于一客户PCB板的圆孔孔距变小了！

▍导致孔距变小、插件困难的3大隐形杀手

在实际生产中，除了图纸设计失误，以下三个生产环境因素容易导致“原本合适的孔，突然变小了”：

杀手一：车间温湿度波动（易被忽视）

低温环境会让PCB板材和金属引脚发生轻微的物理收缩，导致有效圆孔间隙收窄；而潮湿环境容易使引脚表层缓慢氧化，变相加大了引脚外径，增加了插入阻力。

•避坑建议：车间尽量保持恒温恒湿；在整机前期选型时，务必预留尺寸余量，规避季节温差带来的装配异常。

杀手二：孔内残留粉尘与锡渣

钻孔、前期焊接工序产生的粉尘和细小锡渣，易堆积在孔内。这些杂质挤占了圆孔空间，就像下水道被堵住了一样，阻碍引脚顺利插入。

•避坑建议：PCB板在使用前做好清洗工序；量产时定时清理载具与治具上的粉尘杂质。

杀手三：PCB板弯曲或变形

受热或机械应力导致的PCB板弯曲，会使原本垂直的孔位发生倾斜。这不仅导致插件困难，还会对陶瓷电容施加额外的机械应力，易引发电容内部微裂纹或后期焊点失效。

•避坑建议：PCB设计时，陶瓷电容应尽量远离螺丝孔、板边等易受力变形的区域。

▍解决方案：精准适配，定制脚距

查明原因后，客户面临一个难题：修改PCB设计和重新打板的成本太高、周期太长，产线等不起。

怎么办？

基于23年的无源器件制造与服务经验，JYH HSU(JEC)ELECTRONICS LTD.坚信：专业的供应商，不应该只提供标准品，更应该提供解决问题的方案。

与其让客户去改板，不如我们来适配客户。我们迅速响应，根据客户收缩后的实际PCB圆孔孔距，专门为该客户定制了一批陶瓷电容，将其脚距上限严格控制在7.8mm以内。

换上定制脚距的电容后，客户产线的插件效率恢复正常。

▍结语：让专业团队为您扫除产线障碍

电容不好用，不一定是电容本身的问题。针对电容不好用的问题，我们可为客户提供技术支持。

如果您的DIP产线也正在被元器件装配异常、插件困难等问题困扰，不要让这些瓶颈吞噬您的生产利润。

??【提交孔距图纸，获取定制适配方案】??

欢迎在公众号后台留言，或添加我们的技术顾问微信。

发送您的【PCB孔距尺寸与公差要求】，我们的工程团队将为您免费核对，并提供专属的【引脚间距定制适配方案】，保障您的产线顺畅运转！

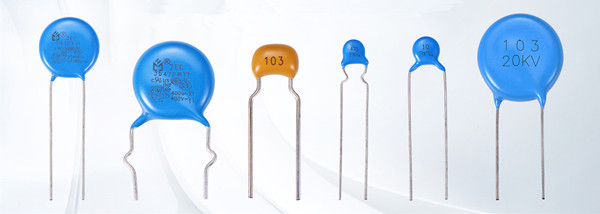

智旭元器件原厂，陶瓷电容型号齐全，质量有保障，售后无忧，已经通过ISO9001:2015质量管理体系认证；安规电容器（X电容及Y电容），压敏电阻器通过各国认证，陶瓷电容器，薄膜电容器，超级电容器均符合低碳指标。
