在工业控制、通信电源和户外设备的设计中，电源前端的瞬态过电压保护至关重要。然而，部分设计为了压缩BOM成本，选择移除输入端的压敏电阻(MOV)。

这种做法虽然在理想电网条件下不会立即显现问题，但却为设备在复杂工况下的可靠性埋下了巨大的隐患。

一、压敏电阻(MOV)的工作原理与核心价值

压敏电阻(Metal Oxide Varistor)是一种具有非线性伏安特性的限压型保护器件，其核心功能是在瞬态过电压事件中保护后级电路。

稳态工作模式：当两端电压低于阈值电压时，MOV呈现兆欧级高阻态，漏电流极小(微安级),相当于开路状态，对电路正常工作毫无影响，不消耗额外功耗。

瞬态保护模式：当雷击、电网异常或大功率设备启停导致电压飙升超过阈值时，MOV在纳秒级时间内迅速转为低阻态，泄放高达数千安培的浪涌电流，将电压钳位在安全范围内，保护后级整流桥、滤波电容和控制芯片。

移除MOV的风险：一旦遭遇电网零线断路错相(380V串入220V系统)、大型电机启停浪涌或雷击感应浪涌，失去MOV钳位保护的电源模块将直接承受数千伏的高压冲击，导致后级器件瞬间击穿烧毁，进而引发设备停机、产线中断等连锁损失。

二、典型应用误区与解决方案

误区一：MOV压敏电压选型过低，导致热老化失效

某设备输入端选用620V/680V规格MOV。在电网波动频繁的工业区，由于最大持续工作电压偏低，MOV长期处于微导通状态，漏电流持续偏高，导致器件内部热积累加速老化。

在随后的浪涌测试中，老化的MOV钳位能力严重下降，残压不降反升，导致后级薄膜电容和电解电容频繁击穿。

解决方案：将MOV升级为压敏电压750V、通流容量2000A的规格。

压敏电压(V₁mA)应大于实际电路峰值，220V交流系统通常建议选用470V以上规格，并根据电网质量预留10%~20%余量，确保MOV在正常工作电压下处于截止状态。

误区二：忽略PCB Layout的安全间距，浪涌绕过MOV

某工程师选用471KD14型号MOV,理论上可通过2KV共模浪涌测试。但实际测试中，经过5~10次冲击后电源模块反复损坏。

拆板分析发现，PCB上金属保险丝底座与相邻元件的电气间隙不足，浪涌高压直接产生电弧放电，绕过MOV的保护路径损坏后级模块。

解决方案：重新设计PCB布局，严格遵守安规标准规定的爬电距离和电气间隙要求。调整后顺利通过2KV、4KV共模浪涌测试。

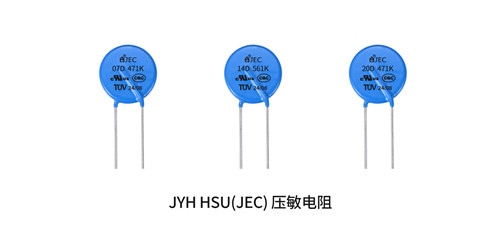

三、JYH HSU(JEC)场景化选型推荐

基于多年无源器件制造与应用经验，JYH HSU(JEC)ELECTRONICS LTD.针对不同应用场景提供以下选型参考：

选型四要素

压敏电压(V₁mA)：应大于实际电路中的电压峰值，通常交流220V系统建议选用470V以上规格，并预留10%~20%余量应对电网波动。

通流容量(Imax)：须大于线路中可能出现的最大浪涌电流，根据IEC61643-11对应安装类别确定。

钳位电压(Vc)：必须小于被保护设备所能承受的最大瞬态过压值，确保MOV动作后残压不会损伤后级。

认证保障：选型时需认准具备CQC、UL、TUV等正规认证的压敏电阻，确保产品一致性和长期可靠性。

四、认证与品质保障

智旭电子系列MOV产品已通过以下国际安规认证：

·UL1449(证书编号：E486000)

·CQC

·TüV

·ISO9001:2015质量管理体系认证

产品采用高纯度ZnO陶瓷材料，经严格的烧结工艺控制，确保批次间参数一致性和长期可靠性。

联系我们

无论您的产品正处于研发选型阶段，还是已经遭遇浪涌测试失败或现场批量失效问题，欢迎联系智旭电子工程团队。我们提供从选型咨询、样品测试到批量供货的技术支持服务。

获取免费样品与定制化保护方案，请联系智旭电子技术顾问。
