在你的高压电源实地测试或量产交付后，是否遇到过以下令人头疼的状况？

·输出衰减：设备刚开机一切正常，运行几个月后高压输出莫名其妙大幅下降。

·温升过高：常温测试没问题，一到户外高温高湿环境，电容发热严重甚至鼓包。

·脉冲击穿：面对突发的电网浪涌或高频脉冲，电容直接击穿短路，导致整机炸机。

很多工程师在排查故障时，往往会怀疑是变压器、功率管或是PCB布线的问题。但实际上，容易被忽略的诱因往往是电容选型的场景错配。

选型一大常见误区：只看“标称耐压”和“容值”

很多工程师在BOM表上看到一个“3kV，1nF”的需求，就随便找一颗符合耐压和容值的电容贴上去。

但这在高压电源设计中是很危险的。

同样是高压电源，倍压整流、高频旁路、吸收谐振、EMI滤波、安全输出……这些不同的电路位置，面临的电压波形、频率特性、脉冲冲击完全不同。把用在A位置的电容放到B位置，可能就会导致严重失效。

避坑指南：按电路位置核对关键参数

要避免量产翻车，电容选型不能一概而论，必须按照其所在的电路位置，严格核对以下关键参数：

1.倍压电路（Voltage Multiplier）

·常见误区：以为耐压够了就行，忽略了直流偏置效应。

·必须核对的参数：DC Bias（直流偏置特性）。

·选型逻辑：在长期高直流电压下，某些材质（如高介电常数MLCC）的实际容值会暴跌甚至超过80%。

倍压电路必须选择在全电压范围内容值稳定的电容（如单层Y5P高压陶瓷）。

2.高频旁路与吸收回路（Bypass & Snubber）

·常见误区：只看静态耐压，忽略了瞬态冲击。

·必须核对的参数：dv/dt（电压瞬变承受力）与ESL（等效串联电感）。

·选型逻辑：吸收回路要承受极速的电压尖峰。如果电容的ESL过大，或者内部结构无法承受高dv/dt冲击，极易发生内部微裂纹或发热击穿。

3.精密稳压与安全输出回路（Output & Safety）

·常见误区：为了省成本，用普通高压陶瓷代替安规级或精密薄膜电容。

·必须核对的参数：漏电流（Leakage Current）与自愈特性（Self-healing）。

·选型逻辑：输出端直接关系到设备性能与人身安全。必须要求低漏电流以防输出漂移，同时在极端过压击穿时，电容应能安全断开（如PP薄膜电容的自愈性），而不是直接短路引发起火。

结语：不武断指定型号，用参数说话

在JYH HSU（JEC）ELECTRONICS LTD.，我们深知世上没有“包打天下”的万能型号。

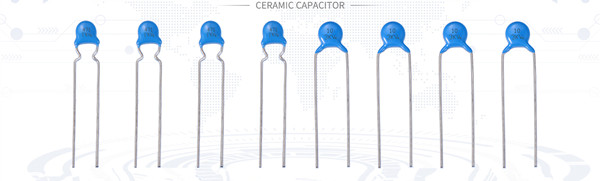

无论是单层高压陶瓷圆盘电容，还是聚丙烯（PP）薄膜电容，它们各有优劣。

真正的解决方案，不是武断地向您推销某一款产品，而是深入了解您的具体拓扑结构和工况，为您匹配合适的器件。

您的BOM表里，电容选型真的稳妥了吗？

与其用昂贵的量产去试错，不如让专业的人为您把关。

【提交参数，换取免费选型核对】

欢迎在后台留言，提供您的关键参数：【拓扑结构+工作电压+工作频率+所在电路位置】

我们的工程团队将为您提供一份专属的《电容选型核对报告》，并提供免费打样支持，为您的产品可靠性保驾护航！
