智能插座作为智能家居的核心入口，硬件工程师在设计电源板时往往面临矛盾挑战：空间受限vs必须直连220V市电vs后级Wi-Fi模块脆弱。

市电看似稳定，实则暗流涌动。电网中大型电器启停产生的瞬态过电压，很容易让智能插座的WiFi主控复位，导致设备频繁离线；而雷击感应浪涌，则会直接击穿滤波电容、烧毁开关电源芯片，导致整机报废。

要在巴掌大的PCB上解决这些问题，压敏电阻(MOV)的选型就成了决定量产成败的关键。

▍选型排雷：为什么这三个常见规格不推荐使用？

很多工程师或采购在选型时，容易陷入“凭感觉”或“唯成本论”的误区。我们来看看智能插座电源板上容易踩坑的三个规格：

×误区一：为了降本选7D 681K(通流能力不足)

采购可能觉得7mm的便宜。但7D的通流能力(Imax)无法稳定承受IEC标准的2kV差模浪涌测试。

面对真实环境中的浪涌冲击，它易被击穿，导致防护失效，引发大批量的售后退货。

本质问题：盘径太小→通流容量不足→无法可靠通过2kV浪涌测试→现场失效。

×误区二：为了求稳选14D 681K(过度设计，空间不够)

14mm的盘径确实拥有高达4500A的通流能力，保护能力充足。但在寸土寸金的智能插座内，它会占用较多PCB空间，甚至导致外壳合不上。

此外，它还会增加不必要的BOM成本。可以使用，但适配性较差。

本质问题：盘径太大→占用PCB空间→外壳干涉→增加成本→过度设计。

×误区三：照抄旧图纸选10D 471K(电压余量不足，加速老化)

这是隐蔽性较强的风险点。国内220V市电峰值可达311V，叠加电网波动(尤其是工业区)，极限工况约389V。而471K的持续交流耐压仅300V。

如果用在智能插座里，它会长期处于微导通发热状态，漏电流持续偏高，器件老化速度大幅加快，易短路起火。

本质问题：压敏电压太低→正常工况下微导通→持续发热→加速老化→短路起火风险。严禁在220V直连设备中选用！

▍破局之道：智能插座适配规格——10D 681K

经过大量的工程实践与测试验证，10D 681K被证明是适配智能插座电源板的优选方案，平衡了尺寸、保护能力与使用寿命：

▍选型公式速查(220V交流系统)

对于工程师快速验证选型是否合理，可参考以下三条核心准则：

准则一：持续电压余量

最大交流持续工作电压>220V×√2 ×1.25≈389V

10 D681K：420V?满足

准则二：压敏电压阈值

V?mA≥2.2×Vac=2.2×220V=484V

10D 681K：680V?满足(且低于后级元件耐压，不会欠保护)

准则三：浪涌余量

通流容量>IEC 61000-4-5测试冲击电流+工程余量

10D 681K：2500A大于2kV测试需求

▍智旭电子：为您的智能家居产品护航

器件选型关系量产稳定性。适配的器件规格可减少各类故障隐患，规格选错则易产生各类使用问题。

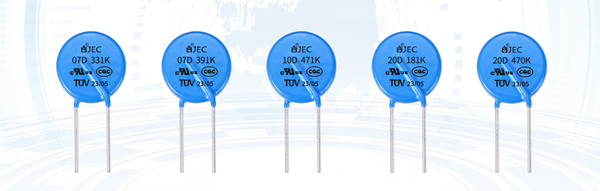

JYH HSU(JEC)ELECTRONICSLTD.深耕无源器件制造23年，我们的压敏电阻系列产品已全面通过以下认证：

·UL1449(证书编号：E486000)

·CQC

·TüV

·ISO9001：2015质量管理体系认证

产品采用符合UL94V-0阻燃等级的环氧树脂封装，降低起火隐患。

如果您正在开发智能插座、智能墙壁开关、智能排插等市电直连设备，或者正被浪涌测试失败所困扰，欢迎联系智旭电子技术顾问！

我们为您提供：

·免费的10D681K样品测试

·一对一的工程师技术支持

·浪涌防护方案协同设计

助力您的产品顺利通过认证，稳定量产！
