GaN快充把几十瓦、上百瓦功率塞进更紧凑的壳体，也把电源工程师、结构工程师和制造工程师推到了同一个矛盾里：板级高度要继续下降，共模EMI要通过，触电流不能超限，初次级隔离边界不能被破坏，器件还要适配SMT自动化和大批量交付。

在这样的项目里，贴片Y电容确实比传统插件方案更容易实现低高度、双面布局和自动贴装。但它并不是“换上去就能通过EMI”的通用器件。

真正决定项目能否顺利量产的，是电路位置、容值、绝缘等级、PCB布局、回流焊条件与批量一致性能否同时匹配。

一、充电器中的Y电容，通常装在哪里？

原文中常见的一个误区，是把所有Y电容都描述为连接在火线/零线与保护地之间。对于带PE的Class I设备，这种连接方式成立；但大多数消费类两脚充电器属于Class II设备，没有保护地。

在隔离式Class II充电器中，Y电容更常见的用途，是跨接初级与次级隔离地，为变压器寄生电容及开关节点耦合出来的高频共模电流提供一条受控回流路径，从而减少噪声经线缆向外传导或辐射。[1]

GaN器件的快速开关有利于提高功率密度，但也可能增加共模噪声治理难度。工程师往往想通过增大Y电容改善EMI，可总Y电容量同时受到触电流安全要求约束。也就是说，EMI与触电流不是两个独立问题，而是一组需要联合优化的工程矛盾。[2]

二、充电器客户选择贴片Y电容，真正关心什么？

这张表也说明，贴片Y电容的价值不能只用“体积更小”概括。对OEM/ODM客户而言，它还需要同时支持电气设计、绝缘设计、制造工艺和认证文件。

三、智旭电子的贴片Y电容，结构上有什么不同？

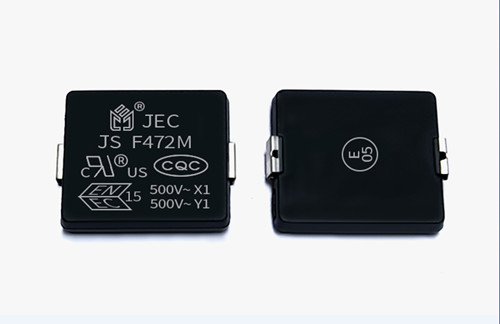

智旭电子提供的产品并非普通裸露MLCC，而是由陶瓷芯子、阻燃树脂塑封和金属端子组成的塑封贴片安规电容。该结构的设计目标，是在满足Y电容绝缘要求的同时，让器件适配表面贴装和回流焊工艺。

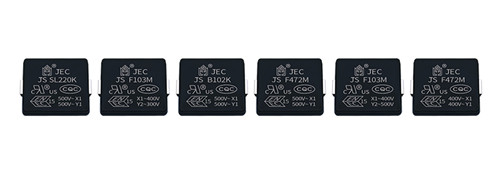

根据智旭电子产品承认书，SMD Y1系列提供400V/500V等级，容量覆盖10pF至4.7nF；SMD Y2系列提供300V等级，容量最高可覆盖至10nF。常见产品高度为2.4mm，并提供编带包装。不同容量对应的外形尺寸、温度特性与认证范围不同，必须以具体料号、承认书和有效证书为准。[3][4]

特别需要提醒的是：Y1和Y2不能因为外形接近、容量相同而直接互换。工程师还要结合设备绝缘类别、工作电压、脉冲要求、目标市场标准及整机爬电距离、电气间隙进行确认。

四、从回流焊到检测，量产优势如何落到工艺上？

对充电器客户来说，供应商的优势不能只停留在产品目录。智旭电子针对贴片安规电容建立了从端子焊接、塑封到电性能检测的自动化流程。

在端子焊接环节，工厂配置自动上料、锡膏印刷、自动贴装、回流焊和AOI。与依赖人工焊接相比，受控回流工艺有利于稳定焊接位置与热过程，也便于与客户的SMT制造流程衔接。

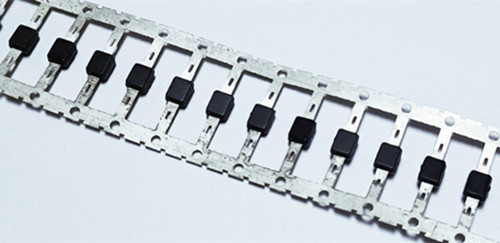

在塑封环节，流程覆盖清模、润模、预热、合模注塑与X-Ray检查。塑封外形尺寸和内部结构的一致性，直接影响器件在高速贴装、回流焊及长期热循环中的可靠性。

在后段检测环节，智旭电子配置CAP/DF、耐压、绝缘电阻、激光印字和AOI等检测项目。

用户提供的工厂资料标示，焊接与塑封环节月产能各约50KK，测试包装环节月产能约40KK；正式商务确认仍应以工厂当期排产与交期回复为准。

五、选型时不要先问型号，先准备这7项参数

充电器项目的贴片Y电容选型，建议先提交以下信息，而不是直接问“用102还是222”：

六、智旭电子希望成为怎样的供应商？

贴片Y电容不是单纯的“小型化替代件”，更不是一种可以脱离电路位置和整机标准单独讨论的器件。

JYH HSU(JEC)ELECTRONICS LTD.希望为充电器客户提供的，是从产品规格、安规等级、SMT工艺到批量检测的一体化核对支持。

对于正在开发GaN快充、USB-PD适配器、多口充电器或高功率密度AC/DC电源的OEM/ODM团队，可提交以下参数：

功率与拓扑+输入范围+开关频率+Y电容连接位置+目标容量+PCB限高+目标市场+当前EMI超标频段

智旭电子工程与业务团队将据此提供初步选型核对、规格匹配和样品建议，帮助项目减少因器件、工艺与认证信息不一致造成的重复验证。

参考资料

[1]Altium,“How to Use Class X and Class Y Safety Capacitors”:

[2]Texas Instruments,“How Active EMI Filter ICs Mitigate Common-Mode Emissions andIncrease Power Density in Single-and Three-Phase Power Systems”:

[3]JYH HSU(JEC)ELECTRONICS LTD.，《SMD Y1 CAPACITOR SERIES承认书》，2026-06-24。

[4]JYH HSU(JEC)ELECTRONICS LTD.，《SMD Y2 CAPACITOR SERIES承认书》，2026-06-24。
