GaN快充把几十瓦、上百瓦功率塞进更紧凑的壳体，也把电源工程师、结构工程师和制造工程师推到了同一个矛盾里：板级高度要继续下降，共模EMI要通过，触电流不能超限，初次级隔离边界不能被破坏，器件还要适配SMT自动化和大批量交付。

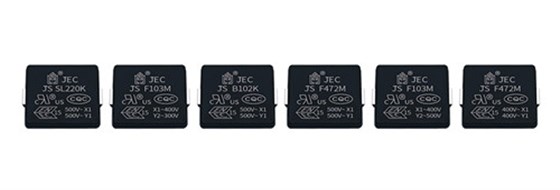

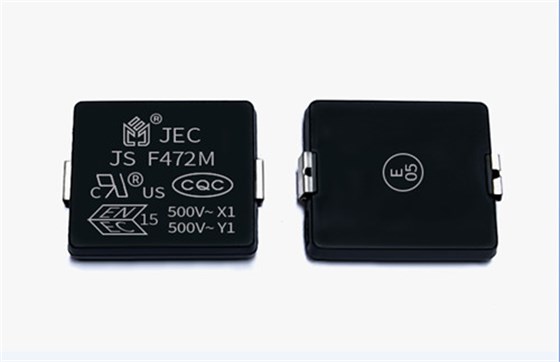

在这样的项目里，贴片Y电容确实比传统插件方案更容易实现低高度、双面布局和自动贴装。但它并不是“换上去就能通过EMI”的通用器件。

真正决定项目能否顺利量产的，是电路位置、容值、绝缘等级、PCB布局、回流焊条件与批量一致性能否同时匹配。

一、充电器中的Y电容，通常装在哪里？

原文中常见的一个误区，是把所有Y电容都描述为连接在火线/零线与保护地之间。对于带PE的ClassI设备，这种连接方式成立；但大多数消费类两脚充电器属于ClassII设备，没有保护地。

在隔离式ClassII充电器中，Y电容更常见的用途，是跨接初级与次级隔离地，为变压器寄生电容及开关节点耦合出来的高频共模电流提供一条受控回流路径，从而减少噪声经线缆向外传导或辐射。[1]

GaN器件的快速开关有利于提高功率密度，但也可能增加共模噪声治理难度。工程师往往想通过增大Y电容改善EMI，可总Y电容量同时受到触电流安全要求约束。也就是说，EMI与触电流不是两个独立问题，而是一组需要联合优化的工程矛盾。[2]

二、充电器客户选择贴片Y电容，真正关心什么？
