陶瓷电容看似只是电路板上一个不起眼的小元件,却在滤波、耦合、安规隔离等关键环节发挥重要作用。
然而,在DIP插件安装过程中,OEM/ODM工厂的生产工程师经常会遇到一个令人头疼的问题:明明采购的陶瓷电容是合格品,上板后却发现脚距尺寸不合,陶瓷电容难以插入PCB板孔位。
遇到这种情况,很多工程师和采购的反应是:供应商的生产工艺出了误差,把脚距做宽了!
但问题真的全出在电容身上吗?本文结合真实生产案例,为你拆解插件困难背后的多重影响因素。
▍真实案例:引脚没变宽,是孔变小了
近期,某客户向JYHHSU(JEC)ELECTRONICSLTD.紧急反馈:产线上有一款陶瓷电容脚距偏大,难以插入PCB板,拖慢了产线的整体效率。但奇怪的是,客户之前使用同型号电容时,未出现过这个问题。

接到反馈后,我方技术团队立即介入排查,并请客户提供了PCB板圆孔的实测数据。

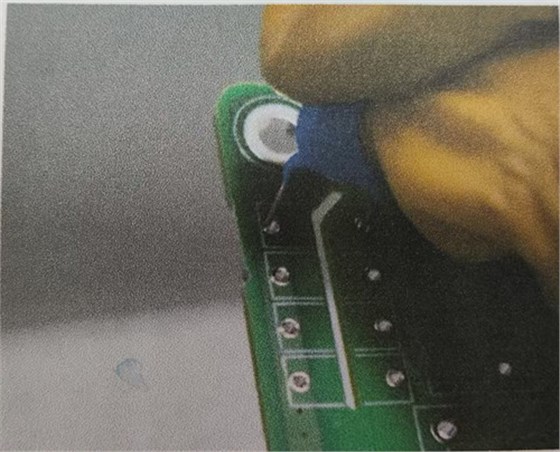

排查结果出乎意料:我们库存同批次陶瓷电容的脚距符合规格书标准,并未超标。真正的原因在于一客户PCB板的圆孔孔距变小了!
