为什么Y5V不能替代NP0?——基于实测数据的瓷片电容材质选型分析

Y5V与NP0同为陶瓷介质电容,但温度稳定性存在数量级差异。本文基于对NP0、SL、Y5V三种材质DIP瓷片电容各10只样品在-25℃~+85℃范围内的实测数据,量化对比三者的容量温度特性与损耗特性,分析差异背后的材料机理,并给出面向工程应用的选型建议。
实测结果表明:Y5V在温度两端的容量衰减超过80%,不能用于对容值稳定性有要求的电路;NP0全温区容量变化在±5%以内,适配用于振荡、定时、谐振、滤波等场合。
▍测试条件与样品
本次测试样品取自量产批次,三种材质各10只,具体如下表所示。
测试设备为HP4284A精密LCR电桥,配合可程控温箱,测试频率1kHz、测试电平1.0V,温度范围-25℃~+85℃共8个温度点,每个温度点充分保温后逐只读取容量与损耗角正切值。
项目 | NP0样品 | SL样品 | Y5V样品 |
规格型号 | 3KV-10K-NP0 | SL-68K-1KV | Y5V-103M-1KV |
标称容量 | 10pF | 68pF | 10nF |
额定电压 | 3kV | 1kV | 1kV |
样品数量 | 10只 | 10只 | 10只 |
介质分类 | 一类陶瓷(Class1) | 一类陶瓷(Class1) | 三类陶瓷(Class3) |
▍实测结果
2.1容量温度特性

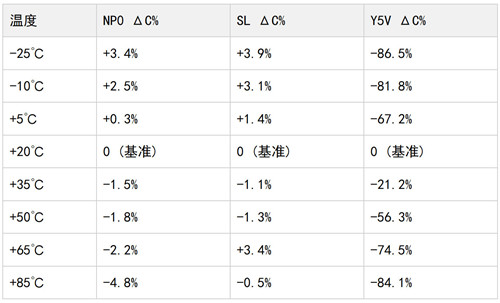

以+20℃容量为基准,各温度点的容量变化率(10只样品平均值)如下:

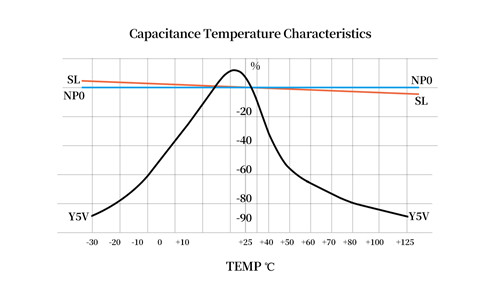

NP0的容量曲线在整个测试范围内接近平直,最大变化出现在+85℃,为-4.8%。SL的变化幅度与NP0相当,全温区大致在±4%以内。
Y5V则呈现典型的铁电材料特征:容量在室温附近达到峰值,向温度两端急剧衰减,-25℃时衰减86.5%,+85℃时衰减84.1%。
换算为绝对容量,标称10nF的Y5V样品在-25℃时平均仅约1.3nF,+85℃时仅约1.6nF。
2.2损耗特性
NP0样品的损耗角正切在全部温度点均稳定在0.1%左右;SL样品多数温度点在0.1%~0.8%之间;Y5V样品的损耗在2.0%~5.8%之间,且低温段明显升高(-25℃时平均5.8%),与NP0相差一个数量级以上。较高的损耗意味着在交流应用中更大的自发热,在高频或高纹波场合还会进一步加速介质老化。
▍差异的材料学根源
三种材质的温度特性差异由陶瓷介质配方决定,而非工艺或品质水平。NP0(C0G)属于一类陶瓷,以钛酸盐系材料为主体,介电常数低(约数十),但晶体结构在宽温区内高度稳定,容量温度系数标称0±30ppm/℃,且几乎不存在电压效应与老化效应。
Y5V属于三类陶瓷,以钛酸钡系铁电材料为主体,利用铁电效应获得数千甚至上万的介电常数,从而实现小体积大容量;但铁电材料的介电常数强烈依赖温度,偏离居里点后急剧下降,同时伴随明显的直流偏压效应和容量老化。这是材料物理层面的固有属性,难以通过工艺改进消除。
因此,Y5V的高容量本质上是以牺牲稳定性为代价换来的。两种材质在设计定位上就服务于不同的电路功能,"替代"从一开始就是伪命题。
▍工程选型建议
选型的判断标准可以归结为一个问题:电路功能是否依赖该电容的准确容值。
在振荡器、定时电路中,容值直接决定输出频率与时序精度;在谐振回路与滤波器中,容值偏移直接导致失谐与通带偏移;在高压脉冲与缓冲电路中,容值决定边沿速率与吸收能量。
上述场合若以Y5V替代NP0,产品在常温调试阶段往往一切正常,但进入实际工作环境后,温度每偏离室温一步,电路参数便偏离设计值一步,最终表现为频率漂移、滤波失谐、时序错乱等"温度相关性故障"。
此类故障复现困难、排查成本高,往往远超两种元件之间的采购差价。
Y5V的合理应用位置是电源旁路、去耦等仅要求"容量足够"而对精度不敏感的场合,其大容量、小体积、低成本的优势在这些位置能够发挥。
SL材质则介于两者之间,实测全温区容量变化约±4%、损耗较低,适合温漂要求适中且成本敏感的耦合与一般谐振应用。
应用场合 | 推荐材质 | 选型依据 |
振荡、定时、谐振、滤波、高压、脉冲边沿控制 | NP0 | 全温区ΔC 在±5%以内,损耗 0.1% |
一般耦合、温漂要求适中的谐振 场合 | SL | 全温区约±4%, 低损耗,成本较优 |
电源旁路、去耦 | Y5V | 大容量、小体积、低成本 |
▍结论
实测数据清晰地表明,Y5V与NP0之间不存在“替代”关系,只存在“分工”关系。
Y5V在温度两端的容量衰减超过80%、损耗高出一个数量级,对容值稳定性有要求的电路选用NP0;而在旁路、去耦等位置,Y5V是性价比不错的选择。
正确的选型方法是让介质材料的特性匹配电路的功能需求,而不是让单价主导决策。
JYH HSU(JEC)ELECTRONICS LTD.(智旭电子)深耕电子元器件制造23年,通过ISO 9001:2015质量管理体系认证,产品符合RoHS/REACH环保要求。

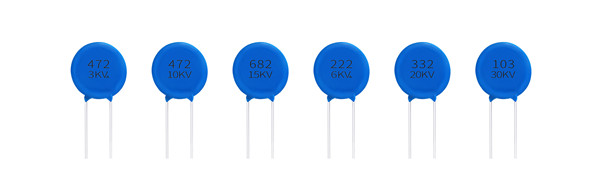

高压瓷片电容覆盖1kV~30kV,安规电容通过UL/VDE/ENEC/KC/CQC等多国安全认证。

如需本文完整测试报告或针对具体项目的选型支持,欢迎联系我们的技术顾问。
