[Problem]痛点：装了防雷器件，雷击一来照样炸机？

这段时间雷雨频繁，你的户外设备还好吗？

很多工程师遇到过这种诡异的情况：户外设备受雷雨天气影响频繁停机、烧毁。

明明在BOM表里加上了压敏电阻(MOV)、TVS二极管和Y电容，但雷击一来，照样炸机、烧板，甚至导致外壳带电。

难道是买到了劣质元器件？

[Why]核心原因：缺乏“防护协调”(Protection Coordination)

其实，多数雷击失效，并不是单个器件的质量问题。真正决定雷击测试能否通过的，是国外EMC设计中重要的一个概念——Protection Coordination(防护协调)。

防雷不是把几个器件简单地堆砌在PCB上。如果Y电容、MOV、TVS选型错配、搭配不当或布局不合理，整个防护体系就会形同虚设，甚至适得其反。

[How]防护协调是如何工作的？

一个具备防护功能的防雷设计，是三个器件各司其职、接力的过程：

雷击浪涌来袭，MOV(压敏电阻)：作为“前锋”，承受第一波猛烈的冲击，泄放大电流。紧接着TVS(瞬态抑制二极管)：作为“狙击手”，精准钳位MOV残留下来的电压尖峰。而Y电容(安规电容)：作为“护盾”，隔离共模高压，防止外壳带电。

后级敏感电路得到安全保护，如果其中任何一环掉链子，后级芯片就会瞬间烧毁。

[Component Function & Selection Tips]各器件作用与选型避坑指南

为了让这套“防护协调”体系发挥作用，每个器件的选型都必须精准：

1.MOV(压敏电阻)：主打“大能量，大通流”

· 作用：MOV通流能力强(可达数kA)，负责泄放雷击的大能量浪涌，将瞬时高压导入大地，保护后级电路不被直击击穿。

· 选型要点：通流容量必须覆盖测试等级要求；压敏电压要略高于正常工作电压，但必须低于后级器件的耐压。

2.TVS(瞬态抑制二极管)：“快响应、高精度”

· 作用：属于后级精密防护器件，负责精准钳位电压，保护MCU、芯片等敏感元器件，滤除MOV残留的尖峰脉冲。

· 选型要点：必须按后级芯片耐压选择双向/单向大功率TVS，预留足够雷击余量。

3.Y电容(安规电容)：共模防护，主打“高压隔离”

· 作用：跨接在火线/零线与地之间，抑制L/N对PE的对地浪涌，防外壳带电，规避安全隐患。

· 选型要点：严格分级！Y1(≥8kV脉冲)用于工业/户外，Y2(≥5kV脉冲)用于室内；额定电压需≥250VAC，并留有高耐压余量。

[Typical Mistakes]工程选型容易触犯的3大误区

结合真实的雷击失效案例，我们总结了三大常见错误：

×Mistake 1：MOV通流容量不足(小马拉大车)

· 失效表现：雷击后MOV直接击穿炸裂，后级电路烧毁。

· 原因：为了省成本，用07D(7mm)代替14D。面对雷击，小尺寸MOV通流容量不足，瞬间被击穿。

×Mistake 2：Y电容安规等级选错(Y2错当Y1用)

· 失效表现：做±4kV共模雷击测试直接炸机，设备外壳带电。

· 原因：工业/户外设备错误地使用了耐压等级较低的Y2电容，绝缘余量不足，高压直接击穿。

×Mistake 3：PCB布局紧凑导致寄生电感过大

· 失效表现：器件选型都没错，但还是防不住。

· 原因：三款器件PCB布局间距过近，走线过长，寄生电感放大了电压尖峰，导致防护失效。

[Your Product]智旭电子：为您提供雷击场景下的协调选型方案

雷雨季防护不要抱有侥幸心理，雷击不会提前通知。

JYH HSU(JEC)ELECTRONICS LTD.拥有36年安规元器件制造经验，我们不仅提供高品质元器件，更提供经过实测适配的“防护协调”选型方案：

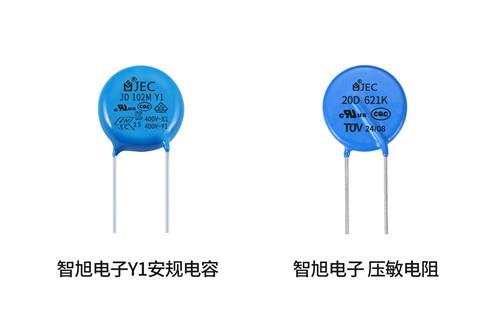

方案A：户外强雷击场景(工控/户外电源/光伏)

· Y1安规电容：JEC JD 102M Y1 500VAC(≥8kV脉冲耐压，隔离共模浪涌)

· MOV压敏电阻：JEC 20D 621K(8/20μs通流10kA，大通流泄放直击雷)

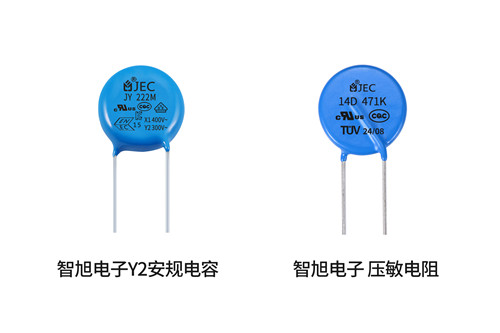

方案B：室内常规雷击场景(家电/室内电源/办公设备)

· Y2安规电容：JEC JY 222M Y2 300VAC(≥5kV脉冲耐压，高性价比)

· MOV压敏电阻：JEC 14D 471K(8/20μs通流6kA，体积小巧适配紧凑PCB)

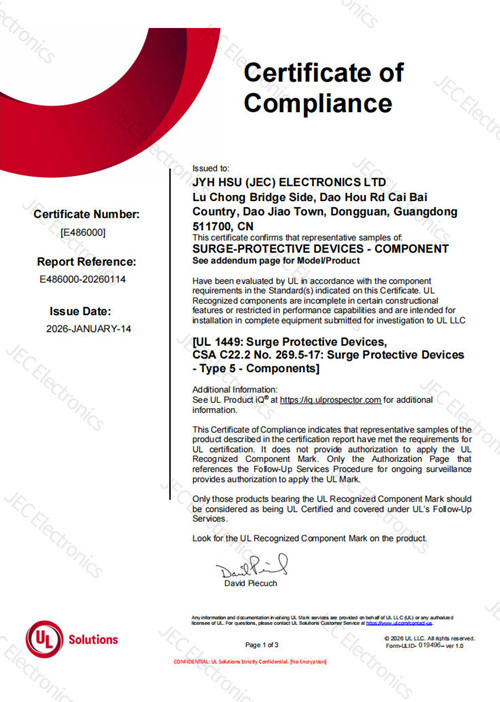

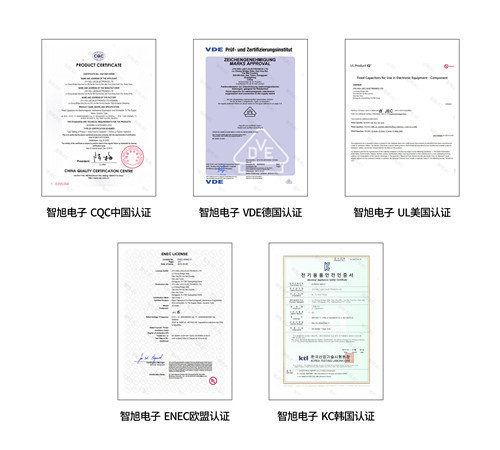

我们的产品已获得UL、VDE、ENEC、CQC、TUV、KC等多国安全认证(压敏电阻UL1449证书编号：E486000)。

无论您的产品正在经历雷击浪涌测试失败，还是已经发生了批量现场失效，欢迎联系智旭电子技术顾问。

我们将为您提供专业的器件协调选型与技术支持，找出问题根源，给出整改方案！

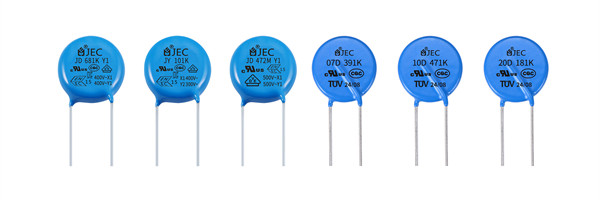

智旭元器件原厂，压敏电阻型号齐全，质量有保障，售后无忧，已经通过ISO9001:2015质量管理体系认证；安规电容器（X电容及Y电容），压敏电阻器通过各国认证，陶瓷电容器，薄膜电容器，超级电容器均符合低碳指标。
