▍工程师必须关注的4个设计要点

在开关电源、光伏逆变器、工业控制、充电设备及通信电源中，高压、高频开关已成为主流设计方向。开关频率从早期的几十kHz提升至数百kHz甚至MHz级别，对电路中每一颗被动元件都提出了更高的要求。在这些应用中，如果电容选型不合理，可能出现以下问题：

• 高频噪声无法有效旁路，EMI测试难以通过；

• 开关器件承受更高的电压尖峰，降低系统可靠性；

• 长期运行过程中电容温升过高，寿命缩短；

• 恶劣环境下参数漂移，影响整机稳定性。

这四个问题，恰恰是瓷介电容（陶瓷电容）相较于其他介质电容具有优势的领域。以下从工程设计的角度，逐一剖析瓷介电容为何是高频电路的合适选择。

▍要点一：低ESL，高频旁路效果优于薄膜与电解

高频开关电路中，电容的核心任务之一是为高频噪声提供低阻抗旁路通道。电容在高频段的实际阻抗，不仅取决于容值，更取决于其等效串联电感（ESL）。ESL越大，电容在高频段的阻抗越高，旁路效果越差。

薄膜电容和铝电解电容由于内部卷绕结构和较长的引线路径，其ESL通常在数十nH级别。而瓷介电容采用平板叠层或单层圆盘结构，电流路径短，ESL可低至1nH以下。这意味着在MHz级开关频率下，瓷介电容仍能保持低阻抗，有效旁路高频噪声，助力设计通过EMI测试。

对于开关频率在200kHz以上的电源设计，如果EMI传导测试在高频段超标，应检查旁路电容的ESL是否匹配——这往往是将薄膜或电解替换为瓷介电容即可解决的问题。

▍要点二：高耐压与快速响应，有效吸收开关尖峰

功率器件（MOSFET、IGBT、SiC）在高速关断瞬间，会因寄生电感产生很高的电压尖峰（Spike）。如果吸收回路中的电容响应速度不够快，尖峰将直接叠加在器件的漏-源极上，轻则加速老化，重则直接击穿。

瓷介电容凭借两大特性成为吸收电路的合适选型：一是低ESL确保响应速度——能够在纳秒级时间内建立旁路通道，将尖峰能量迅速吸收；二是单层陶瓷结构的高耐压能力——额定耐压可覆盖500V至10KV（如型号 102M 6KV），没有层间薄弱点，不会因反复承受脉冲而发生层间击穿。

相比之下，薄膜电容虽然也具备一定的耐压能力，但其ESL较高导致响应速度不足；而MLCC虽然ESL低，但在高压场景下存在层间击穿风险。单层瓷介电容在高压+快速响应这一组合需求上更有优势。

▍要点三：低ESR与低损耗，有助于控制温升与寿命

电容在高频纹波电流作用下的发热量，由公式 P = I²rms × ESR 决定。ESR越高，同等纹波电流下的发热量越大，温升越高。而根据Arrhenius法则（10度法则），温度每升高10℃，电容寿命约缩短一半。

瓷介电容的ESR在高频段低（通常在毫欧级别），低于铝电解电容和部分薄膜电容。这意味着即使在大纹波电流环境下，瓷介电容的自身温升有限，能够长期稳定运行而不会因过热导致参数退化或寿命缩短。

对于工程师而言，这直接转化为两个设计收益：一是无需为电容预留额外的散热空间，有利于高功率密度设计；二是整机MTBF（平均无故障时间）提升，降低了因电容失效导致的售后维修成本。

▍要点四：宽温稳定、抗潮抗振，恶劣环境下参数漂移小

工业控制设备、户外光伏逆变器、车载充电模块等应用场景，往往面临高温、高湿、强振动的复杂环境。在这些条件下，电容的容值、损耗角和绝缘电阻是否稳定，直接决定了整机的长期可靠性。

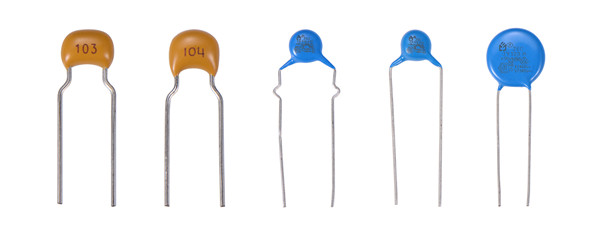

瓷介电容采用高纯度瓷粉经高温烧结而成，介质致密且化学性质稳定，不易受潮、不易老化。外部采用阻燃环氧树脂（符合UL94 V-0）进行密封，能够减少水汽和机械振动的影响。根据介质类型的不同，工作温度范围可覆盖 -25℃ 至 +85℃（通用型）乃至 -40℃ 至 +125℃（安规型），在全温度范围内参数漂移小。

相比之下，铝电解电容在高温下电解液加速蒸发，容值下降明显；薄膜电容在高湿环境下可能出现绝缘性能退化。瓷介电容在恶劣环境适应性上的优势，使其成为长寿命、高可靠性设计的关键元器件。

▍选型参考：不同场景的推荐方案

基于多年无源器件制造与应用经验，JYH HSU (JEC) ELECTRONICS LTD. 针对不同高频设计场景提供以下选型参考：

▍关于 JYH HSU (JEC) ELECTRONICS LTD.

JYH HSU (JEC) ELECTRONICS LTD. 创立于1988年（台湾），2003年于中国东莞设立工厂，是一家专注于瓷片电容与安规陶瓷电容的专业生产制造企业。多年来，我们始终以高纯度瓷粉、严苛的高温烧结工艺和全自动化产线，为全球客户提供高可靠性的瓷介电容产品。

系列产品已通过 ISO 9001:2015 质量管理体系认证，符合 RoHS 与 REACH 环保标准。安规产品更获得了 UL、VDE、ENEC、CQC、KC 等多国安全认证。

如果您在高频电源设计中面临EMI超标、尖峰吸收或环境可靠性的选型难题，欢迎联系我们的技术顾问，获取详细的产品规格书、测试报告及定制化打样支持。
