在开关电源的研发设计与EMC(电磁兼容)调试阶段，工程师常常陷入一个技术误区：为了追求更高的传导与辐射测试通过率，习惯性地增大输入端X电容和Y电容的容量。

“容量越大，滤波效果越好”——这在低频纯滤波电路中或许成立，但在高频开关电源的安规防护与EMC抑制中，却是一个危险陷阱。

智旭电子(JEC)在协助众多客户进行电源EMC整改时发现，盲目增大安规电容容量，不仅无法解决EMC问题，反而会导致开机冲击电流激增、电源纹波异常恶化，还会导致安规绝缘合规性失效。

本文将结合JEC实验室的真实客户端案例，从技术原理深入剖析安规电容容量过大的危害，并为您提供科学的选型标准。

1.X电容容量过大的危害与失效案例

X电容跨接在L(火线)与N(零线)之间，主要用于抑制差模干扰。其容量通常为微法(μF)级。

1.1技术原理：为何X电容不能盲目加大？

· 开机冲击电流激增：根据电容充电公式I=C·du/dt,X电容容量C越大，在设备上电瞬间产生的瞬态充电电流就越大。易冲击后级的整流桥二极管，或直接触发前端断路器的过流保护。

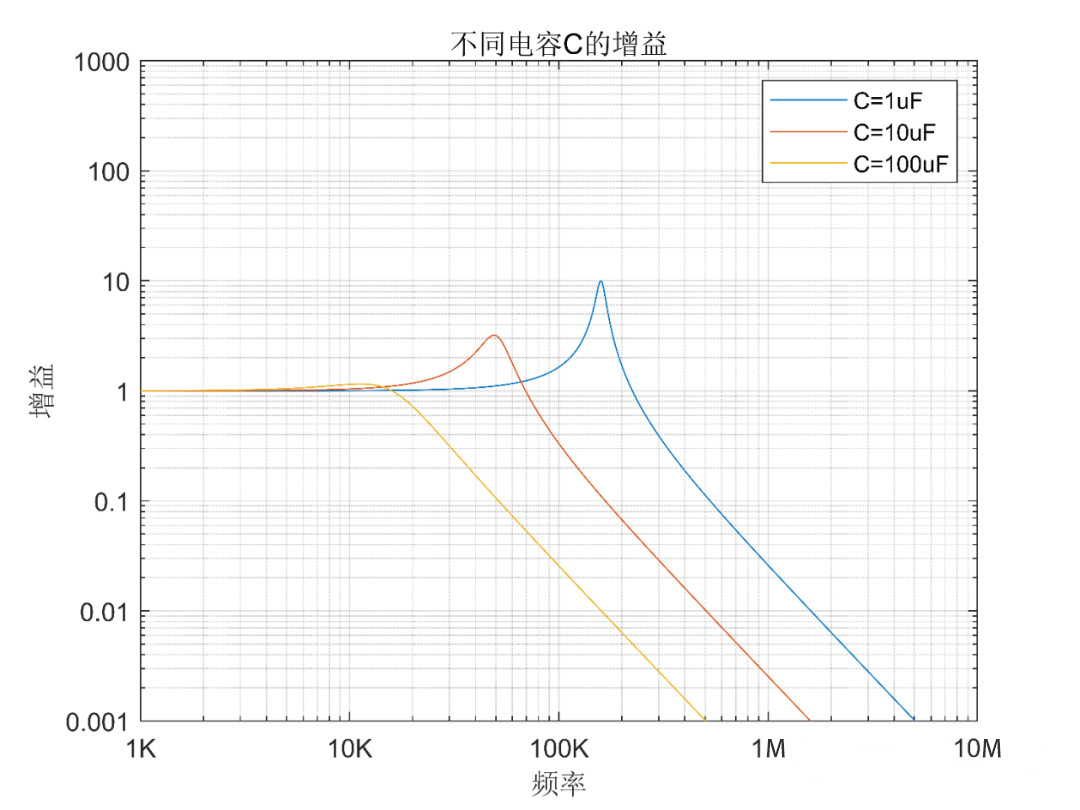

· LC谐振引发高频纹波恶化：X电容会与前端的共模/差模电感形成LC谐振回路。其谐振频率f?=1/(2π√(L·C))。

· 当电容容量C过大时，谐振频率f0会向低频偏移。在某些高频开关电源中，这会引发严重的谐振尖峰，反而拉高了高频纹波。

1.2真实案例：150W工控电源的“跳闸”风波

某工控设备制造商在开发一款150W内部电源时，为了压制低频段的EMC传导干扰，研发工程师将X电容从设计的0.33μF强行加大到了1.0μF。

虽然该电源勉强通过了实验室的EMC测试，但在批量发货到客户工厂后，出现了严重的客诉：多台设备同时上电时，车间的空气开关频繁跳闸。

经JEC技术团队现场排查，正是由于1.0μF的X电容导致开机冲击电流严重超标。

JEC建议将X电容恢复为0.33μF-MPX-X2,并通过优化差模电感参数，圆满解决了跳闸问题，且EMC测试裕量更佳。

2.Y电容容量过大的危害与失效案例

Y电容跨接在L/N与PE(地线)之间，主要用于抑制共模干扰，并保护设备对地的绝缘安全。其容量小，通常为皮法(pF)级，对容量变化极其敏感。

2.1技术原理：触碰安规认证的红线

· 漏电流超标的严重风险：Y电容为共模噪声提供接地回路，但同时也会产生对地漏电流。漏电流大小与Y电容容量成绝对正比。一旦容量超标，设备外壳就会带电，直接危及人身安全，导致无法通过任何安规认证(如UL、VDE、CQC等)。国际安规标准通常限制Y电容总容量不得超过4700pF。

· 共模杂波的逆向耦合：过大的Y电容会降低高频共模阻抗，导致初级侧的大量高频杂波通过Y电容耦合到次级低压侧，引发严重的锯齿纹波，造成共模振荡。

2.2真实案例：65W PD快充安规测试不通过

某适配器厂商在调试65W PD快充时，次级输出始终存在高频噪声。工程师误以为是共模滤波不足，将初次级跨接的Y电容从102(1000pF)加大到了222(2200pF)。

结果，输出纹波并未改善，而在送交第三方机构进行安规认证时，绝缘漏电流测试判定为不通过。

JEC FAE团队介入后指出，大容量Y电容反而成为了高频噪声的“耦合通道”。将Y电容替换为高频响应更优的JEC JD-102M-Y1,并配合变压器屏蔽层的优化，顺利通过了安规与EMC双重测试。

3.智旭(JEC)安规电容科学选型指南

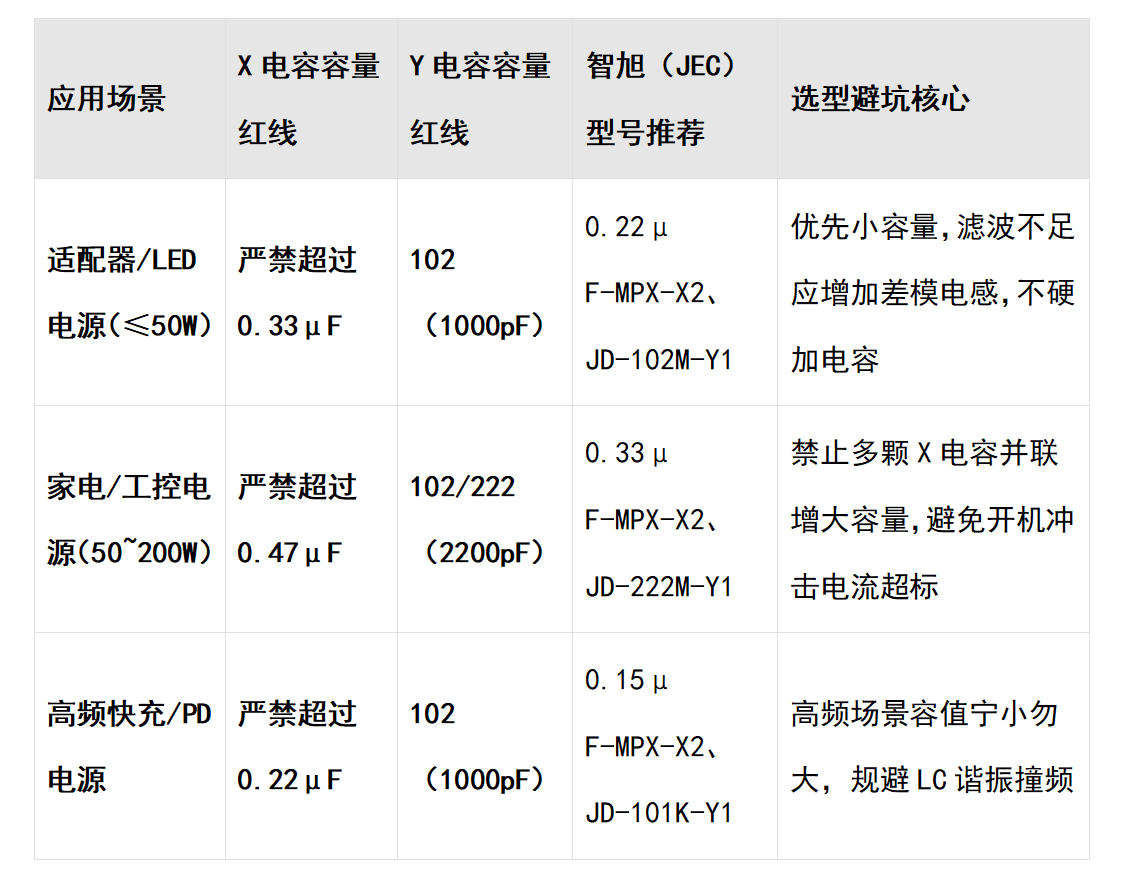

针对不同功率段的电源设计，智旭电子(JEC)基于23年的安规元器件研发经验，提供以下严谨的选型参数建议：
