在电力电子与工业控制系统的研发测试阶段，硬件工程师经常面临两大难题：

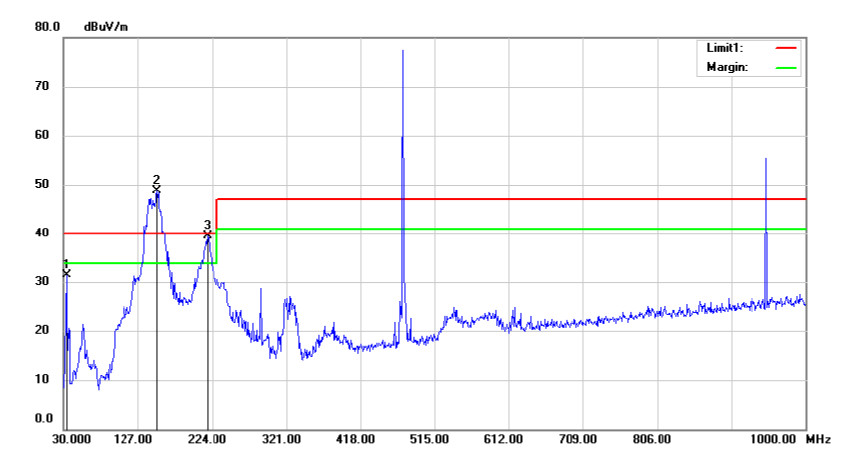

一是开关电源或工控板在进行EMC测试时，高频段共模噪声屡屡超标，即便反复优化PCB布局、增加共模电感也收效甚微；

二是设备在进行高温高湿老化试验时，发生突发性的绝缘击穿，导致测试失败。

许多工程师习惯性地将这些问题归咎于电路拓扑缺陷或元器件批次质量问题。然而，经过深度失效分析发现，多数高频超标与绝缘击穿，其原因在于对“单片瓷介电容(Disc Ceramic Capacitor)”的选型误区。

本文将从单片瓷介电容的物理特性出发，深度剖析高频滤波失效与绝缘击穿的微观机理，并提供基于智旭电子(JEC)高压瓷介电容的可靠性设计指南。

1.高频EMC测试超标原因：介质损耗与选型错配

在讨论陶瓷电容时，许多工程师容易将单片瓷介电容(带引线)与多层陶瓷电容(MLCC，贴片)的特性混为一谈。在解决高频EMI问题时，单片瓷介电容的选型错误不在于“封装尺寸导致寄生电感过大”，而在于陶瓷介质材料的错配。

1.1介质损耗角正切(tgδ)的高频恶化

单片瓷介电容常用的介质分为Class I(如C0G/NP0)和Class II/III(如Y5P、Y5V、Z5U)。

当电容用于几十兆赫兹(MHz)的高频滤波回路(如射频模块旁路、高频开关电源EMI滤波)时，介质的极化响应速度成为关键。若工程师为了追求高容值或低成本，在这些高频回路中选用了Y5V或Z5U介质，将会引发严重后果：

Y5V等高介电常数材料在低频下表现正常，但在高频电场作用下，其内部偶极子极化跟不上电场变化，导致介质损耗角正切(tgδ)呈指数级增加。

此时，电容的等效串联电阻(ESR)急剧变大，高频噪声不仅无法被有效旁路到地，反而会在电容内部转化为热能。这不仅导致滤波失效，引发EMC测试超标，还会引起电容严重发热。

工程建议：在涉及高频噪声抑制的精密电路中，严格选用C0G(NP0)介质的瓷介电容。C0G属于温度补偿型介质，不仅容值随温度变化小(±30ppm/℃)，更重要的是其在高频下依然保持低损耗，确保高频滤波通道的低阻抗。

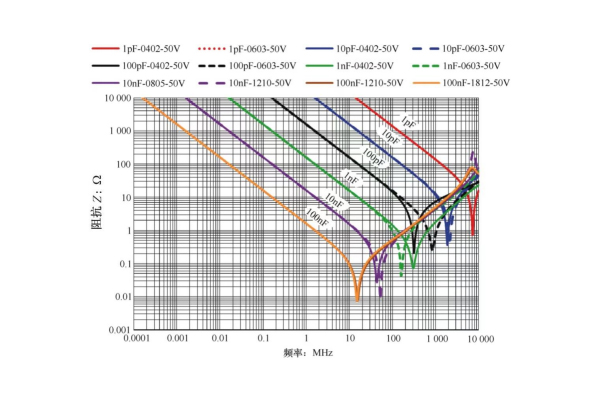

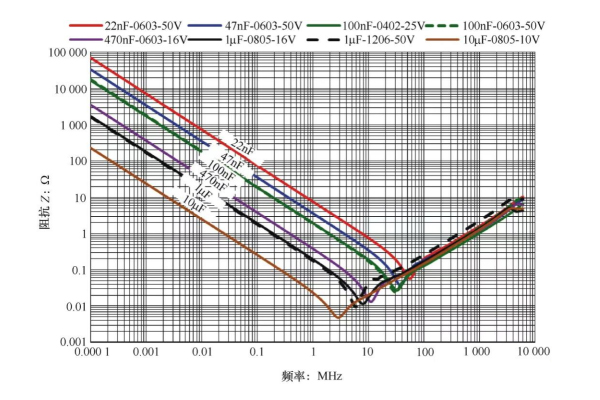

C0G与Y5V在不同频率下的阻抗(Z)曲线对比

2.老化测试中的绝缘击穿机理分析

在产线老化房(Burn-inTest)中，高压设备在高温、高湿环境下长时间运行，单片瓷介电容发生绝缘击穿通常由以下两种物理机制主导：

2.1电场过载与脉冲击穿

单片瓷介电容的结构是一层单片陶瓷介质，两侧涂敷银电极。介质能够承受的电场强度(E=V/d)具有物理上限。

在工业电网或高压电源中，常常伴随有高能量的瞬态电压脉冲(Surge)。如果选型时耐压安全裕量预留不足(例如800V峰值的电路仅选用1KV额定电压的电容)，当脉冲电压叠加在工作电压上超过介质的击穿场强时，陶瓷晶体结构将被瞬间破坏，形成不可逆的导电通道，导致短路击穿。

2.2银离子电迁移(Silver Migration)

这是单片瓷介电容(采用银电极)在恶劣工况下典型的慢性失效机理。

在高温、高湿且施加直流高压的环境中，水分子容易通过环氧树脂包封层的微孔渗透到陶瓷介质表面。

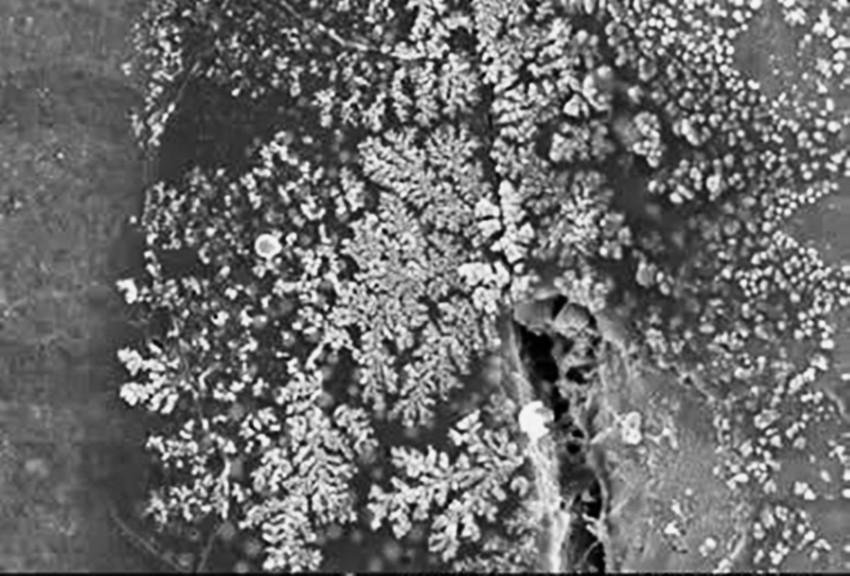

此时，阳极的银(Ag)被氧化成银离子(Ag?)，并在电场驱动下向阴极迁移。在阴极，Ag?被还原成金属银，并逐渐向阳极生长，形成树枝状的导电通道，即“银枝晶(SilverDendrite)”。

随着银枝晶的不断生长，电容的绝缘电阻(IR)下降，漏电流激增。漏电流产生的焦耳热会进一步加速介质的老化，引发热击穿。

3.智旭(JEC)高压瓷介电容的可靠性设计

针对上述高频与高压绝缘痛点，智旭电子(JEC)依托23年的陶瓷元器件研发与制造经验，从材料配方到封装工艺进行优化，为工程研发提供高可靠性的单片瓷介电容解决方案。

全系列高频C0G(NP0)配方：

JEC掌握成熟的Class I陶瓷介质烧结技术，提供损耗低、温度特性好的C0G瓷介电容，专攻EMC高频滤波与射频旁路，解决介质高频发热与滤波失效问题。

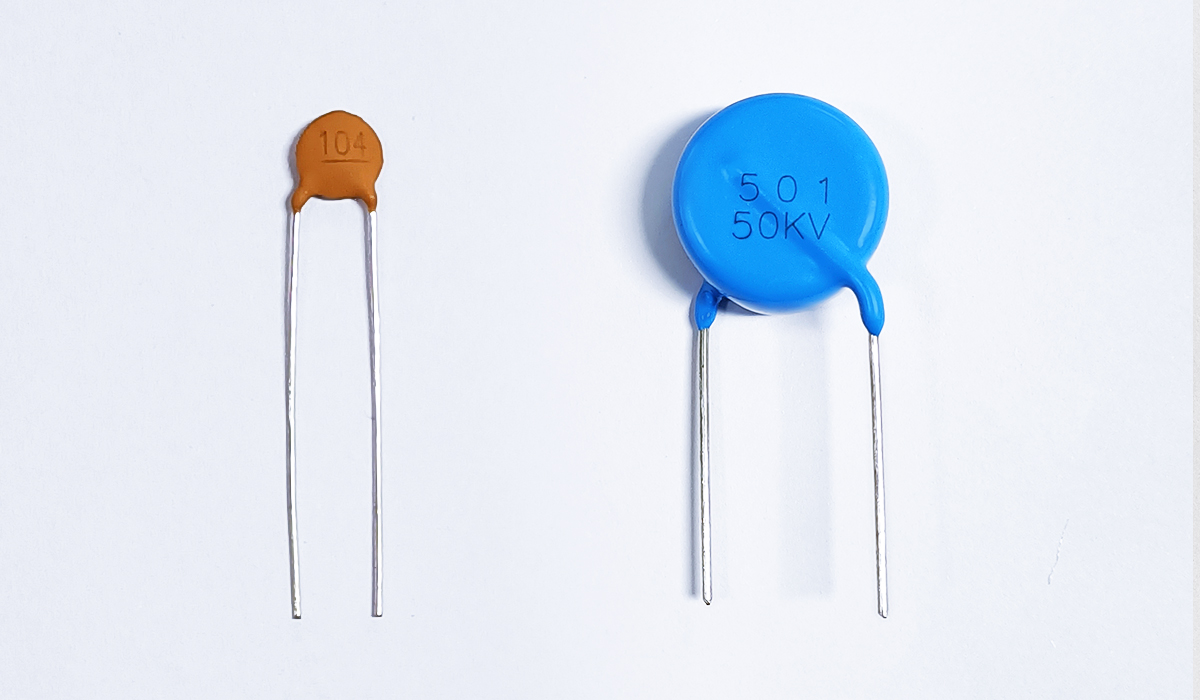

高耐压绝缘耐受力(可达50KV)：

不同于MLCC难以突破高压瓶颈，JEC单片瓷介电容额定耐压可达50,000V(50KV)。通过优化陶瓷粉体粒径与烧结密度，大幅提升介质击穿场强，为高压发生器、医疗CT等设备提供充足的安全裕量。

抗银离子迁移的致密包封工艺：

JEC采用抗迁移电极浆料，并结合高致密度的阻燃环氧树脂(UL94V-0)进行真空包封。

在严苛的“双85测试”(85℃，85%RH，施加额定电压持续1000小时)中，JEC瓷介电容的绝缘电阻保持高度稳定，减少银离子迁移导致的漏电与短路隐患。

4.智旭(JEC)单片瓷介电容选型指南

为避免研发阶段的反复试错，JEC技术团队为您提供以下典型应用场景的选型建议：

智旭电子(JEC Electronics)全系列安规及高压电容产品均已通过CQC、VDE、UL、KC等多国权威认证，并符合RoHS与REACH环保标准。

如果您正在进行电源的EMC整改，或面临高压绝缘的技术瓶颈：

[联系技术顾问获取支持]

· 申请免费样品：提交您的电路参数，获取精准匹配的C0G或高压瓷介样品进行实测验证。

· 获取技术支持：JEC资深FAE工程师团队为您提供一对一的失效分析与EMC整改建议。

· 下载技术白皮书：获取完整的《智旭(JEC)单片瓷介电容选型与应用指南》。
