随着全球能源转型的加速，光伏系统正朝着高电压(1500Vdc)、大功率、高频化的方向发展。在光伏逆变器(PV Inverter)、储能变流器(PCS)和汇流箱等核心设备中，高频开关动作不可避免地会产生严重的电磁干扰(EMI)与高频谐波。

为了满足IEC62109(光伏逆变器安全要求)和各国并网EMC标准，同时抵御户外严苛的雷击浪涌冲击，在电源输入/输出端配置高品质的安规电容(Safety Capacitors)成为系统设计的强制性要求。

本文将深入解析安规电容在光伏系统中的关键作用、失效保命机制，并提供针对不同光伏设备的专业选型指南。

▍为什么光伏设备必须采用“真”安规电容？光伏设备长期暴露

在户外高温高湿、雷暴频发、电网电压剧烈波动的复杂环境中。若在EMC滤波回路上使用普通电容，容易因过压击穿导致短路、漏电甚至起火，引发灾难性的电站事故。

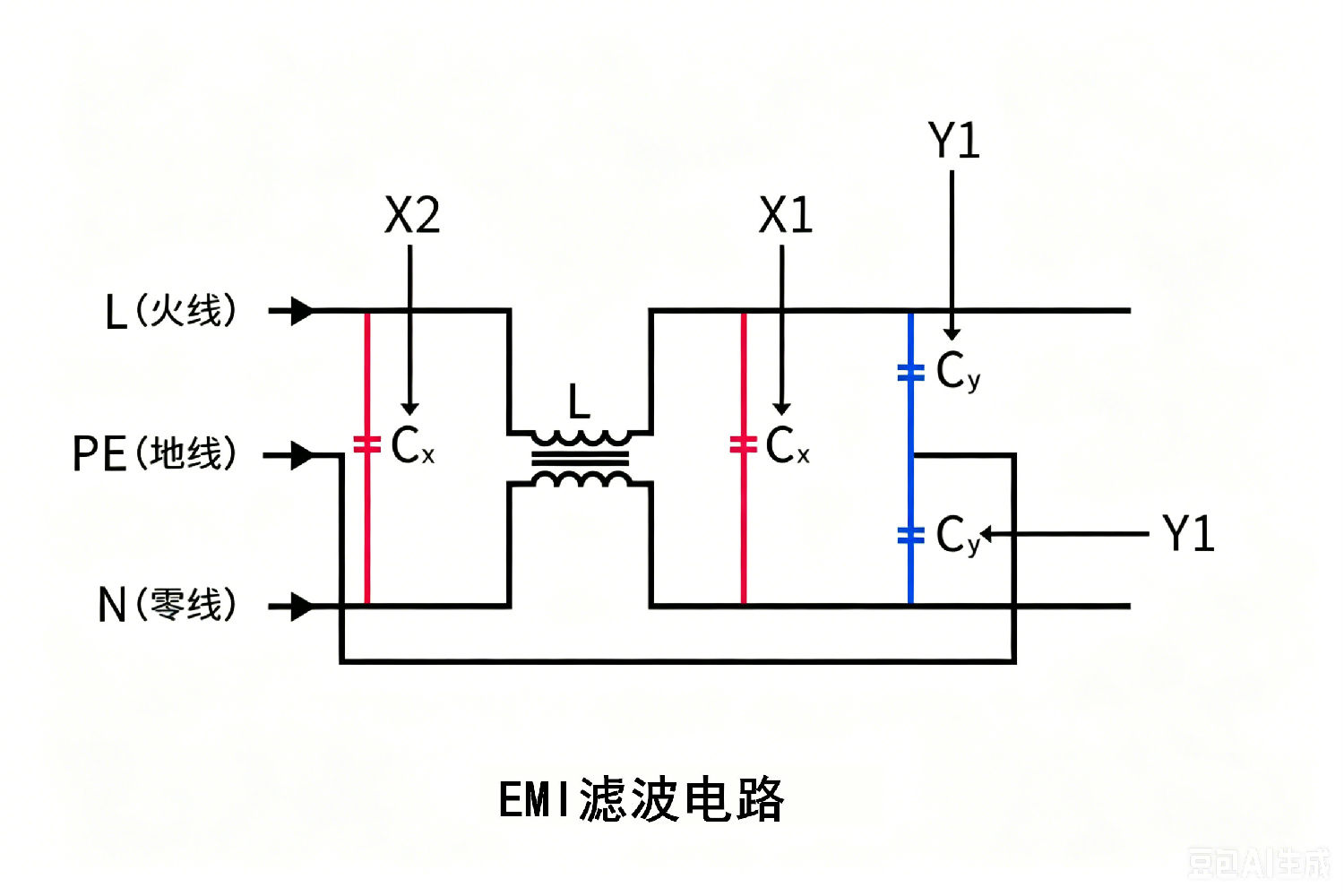

安规电容(分为跨线滤波的X电容和共模接地的Y电容)之所以能作为光伏设备的安全底线，源于其独特的物理设计与严格的认证标准：

1.核心机制：自愈特性(Self-Healing)

安规X电容采用特殊的金属化薄膜(如锌铝合金)作为电极。当光伏设备遭受雷击或电网瞬态浪涌，导致薄膜介质出现微小击穿点时，击穿点产生的电弧高温(可达数千度)会瞬间将周围极薄的金属涂层蒸发。

蒸发后的区域形成了一个无导电层的“绝缘隔离区”，从而切断短路电流。电容在损失小部分容量后，能够自动恢复绝缘性能并继续工作。这种机制从物理根源上杜绝了短路起火的风险。

2.安全底线：失效后开路(Fail-Safe)

真正的安规电容在设计上确保了“失效导向安全”。即使在经历了无数次浪涌冲击、寿命耗尽时，安规电容也会呈现出“开路(Open Circuit)”状态，而绝不会发生短路。这意味着即使滤波功能丧失，也不会引发系统级灾难，且无残余电荷，保护运维人员免受触电伤害。

3.严苛的漏电流控制与绝缘防护

光伏系统的对地绝缘要求高。安规Y电容(特别是Y1级别)具备双重绝缘或加强绝缘能力，能够严格限制火线/零线对地的漏电流(通常需控制在0.75mA以下)，确保系统满足IEC62109规定的漏电流保护阈值，防止误脱网。

4.宽温区长效稳定性

光伏电站的环境温度跨度大。优质的安规电容采用耐高温薄膜与特种阻燃环氧树脂真空灌封，能够在-40℃至+125℃的宽温区内保持容值偏差≤±10%，确保10年以上的长期户外稳定运行。

▍光伏系统安规电容选型实战指南

在光伏系统中，不同节点对脉冲耐压(Impulse Voltage)和绝缘等级的要求截然不同。错用安规等级(如用X2替代X1)将导致设备无法通过安规认证。

智旭电子(JEC Electronics)基于23年的无源器件研发经验，为光伏研发工程师提供以下选型参考：

▍智旭电子(JEC)：为光伏设备出海提供保障

光伏设备出海，安规认证是第一道门槛。如果在研发后期才发现EMC测试不达标或安规器件无资质，将面临高昂的改板成本与错失市场的风险。

智旭电子(JEC Electronics)是一家集安规元器件研发、生产、销售于一体的实力原厂，已通过ISO9001：2015质量管理体系认证。我们的X/Y安规电容全系产品均通过了严苛的极限测试，并获得CQC(中国)、VDE(德国)、UL(美国)、ENEC(欧盟)、KC(韩国)等多国安规认证。

我们不仅提供高品质的安规元器件，更提供系统级的EMC整改支持：

联系技术顾问获取支持：

l 申请免费测试样品：根据您的光伏逆变器拓扑与功率等级，提供精准匹配的X/Y电容样品。

l EMC滤波方案支持：资深FAE团队协助您分析传导与辐射超标问题，优化滤波参数。

l 下载技术白皮书：获取最新的CQC/VDE/UL认证测试报告及《光伏安规电容选型与应用白皮书》。
