在工业自动化产线中，可编程逻辑控制器(PLC)是整个系统的“大脑”。然而，在实际工控现场，PLC电源模块频繁烧毁一直是困扰工程研发人员的棘手问题。许多工程师在电源模块损坏后，往往认为是电源芯片或PCB设计的质量缺陷，通过反复更换电源模块来尝试解决，但不久后故障依然复现。

事实上，导致PLC电源频繁击穿的原因往往是工业电网中被忽略的雷击感应浪涌与电网瞬态过电压。本文将深入分析工业浪涌的破坏机理，探讨为何常规防护手段(如保险丝、TVS)难以奏效，并提供基于智旭电子(JEC)压敏电阻(MOV)的实战选型与电路级防护方案。

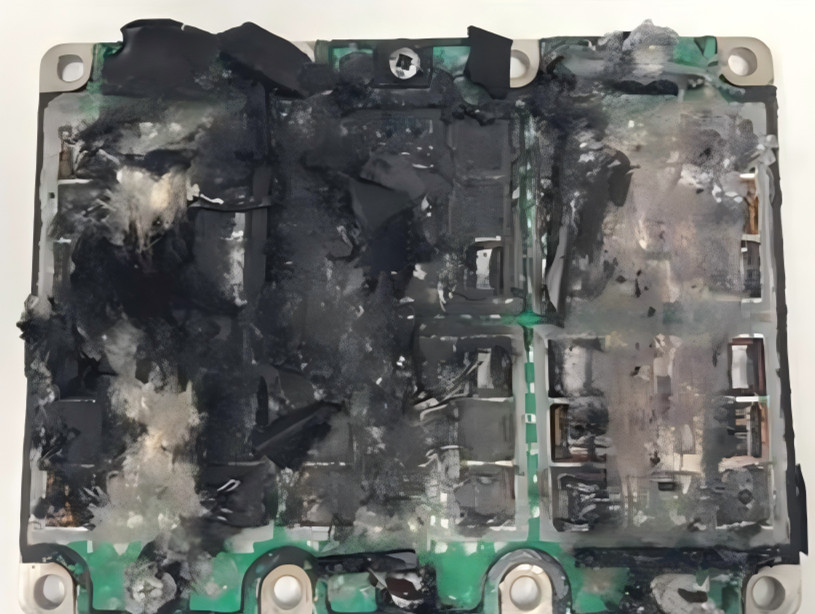

1.工业现场的浪涌挑战与护误区

工业电网环境恶劣，并非理想的“纯净正弦波”。瞬态浪涌的产生主要源于两大场景：

1. 雷击感应浪涌：在户外或半户外场景(如基站、光伏、大型厂房),雷电感应通过线路耦合进入控制柜。其特点是电压高(可达数千伏至上万伏),能量大，瞬间即可击穿整流桥和电源管理芯片，导致电源短路、冒烟。

2. 电网瞬态浪涌：车间内大功率电机、变频器的频繁启停，或电网负载的突变，会产生强烈的反电动势和操作过电压。这会导致电源纹波异常，引发PLC频繁重启、死机，甚至造成元器件的累积性损伤。

1.1常规防护手段的局限性

面对上述浪涌，许多硬件工程师试图通过增加保险丝、普通CBB电容或小功率TVS管来进行防护，但往往收效甚微。其原因在于器件物理特性的不匹配：

要解决工业级大功率浪涌，必须采用具备大能量吸收能力的器件——金属氧化物压敏电阻(MOV)。

2.压敏电阻(MOV)的浪涌钳位机理

压敏电阻(VoltageDependentResistor,MOV)是以氧化锌(ZnO)为主体材料，添加多种微量金属氧化物，经过高温烧结而成的多晶半导体陶瓷元件。其防护工业浪涌的核心优势体现在以下四个维度：

1. 高度非线性的伏安特性：在正常电网电压(如220VAC)下，MOV晶界层处于高阻态，漏电流小(通常≤10μA),功耗可忽略不计，不影响PLC电源的正常工作。当浪涌电压侵入并超过其压敏电压(U1mA)时，晶界层势垒被打破，阻抗在纳秒级时间内急剧下降，迅速导通泄放大浪涌电流。

2. 高压钳位能力准：MOV导通后，能将原本高达数千伏的浪涌电压，强行钳位在后级开关电源芯片和整流桥能够承受的安全电压范围内(例如将6kV浪涌钳位在800V左右),从而避免器件发生过压电击穿。

3. 大口径能量耗散结构：与TVS管仅靠表面PN结导电不同，MOV的整块氧化锌陶瓷体(数以百万计的晶粒和晶界)都参与泄放浪涌电流。这种体效应使其热容量大，能够将大浪涌电能转化为热能耗散，通流容量(8/20μs波形)可达数十千安(kA)级别。

4. 纳秒级快速响应：MOV的响应时间通常≤20ns,能够抢在雷击浪涌(1.2/50μs)或操作过电压破坏后级电路之前，提前介入拦截。

3.智旭(JEC)压敏电阻可靠性实测数据

压敏电阻的长期可靠性是工控系统稳定运行的关键。在工业现场，接触器和电机的频繁启停会导致浪涌反复冲击，劣质MOV容易发生老化(漏电流增大),导致热失控甚至起火。

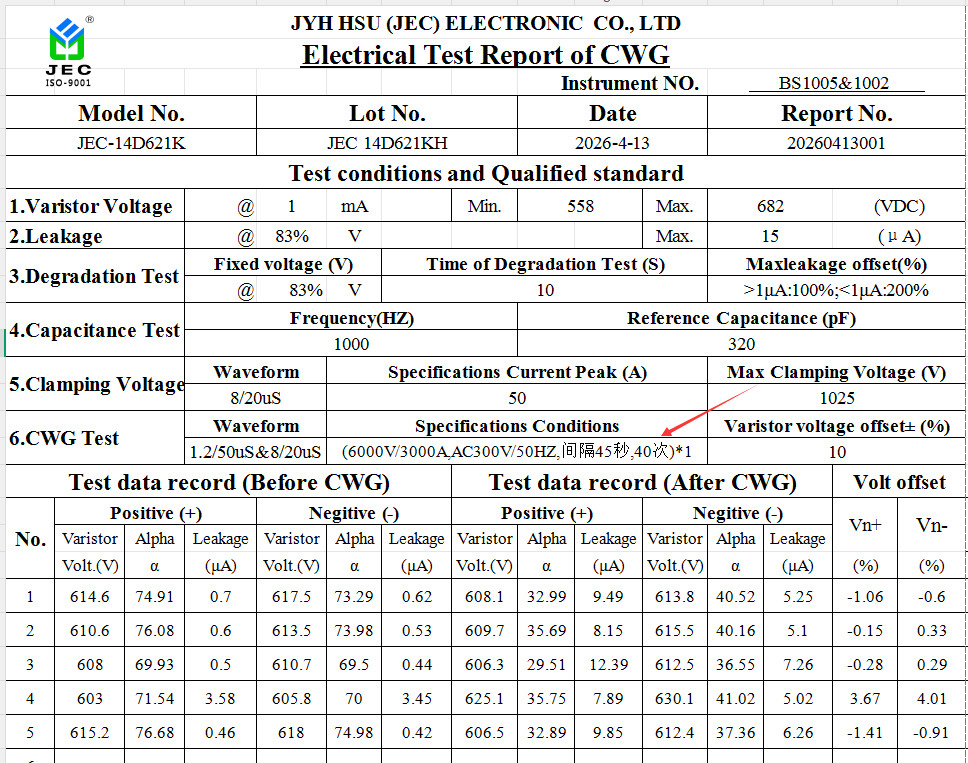

智旭电子(JEC)实验室对量产的JEC14D-621K型号压敏电阻进行了严苛的冲击测试：

· 测试波形：采用6000V/3000A组合波(1.2/50μs电压波&8/20μs电流波)。

· 测试频次：连续冲击40次，每次冲击间隔45秒。

· 测试结果：经过40次高强度雷击模拟冲击后，JEC压敏电阻本体无开裂或碳化现象。复测电气参数，其漏电流依然保持在≤10μA，压敏电压漂移率小。

这组实测数据证明，JEC压敏电阻抗重复浪涌冲击能力好，老化速率慢，适配PLC控制柜在恶劣工业环境下的长期连续运行需求。

4.PLC电源浪涌防护实战选型指南

压敏电阻的选型并非“耐压越高越好”或“尺寸越大越好”。压敏电压选得太低，容易在电网波动时误导通加速老化；选得太高，钳位电压随之升高，可能无法有效保护后级脆弱的芯片。

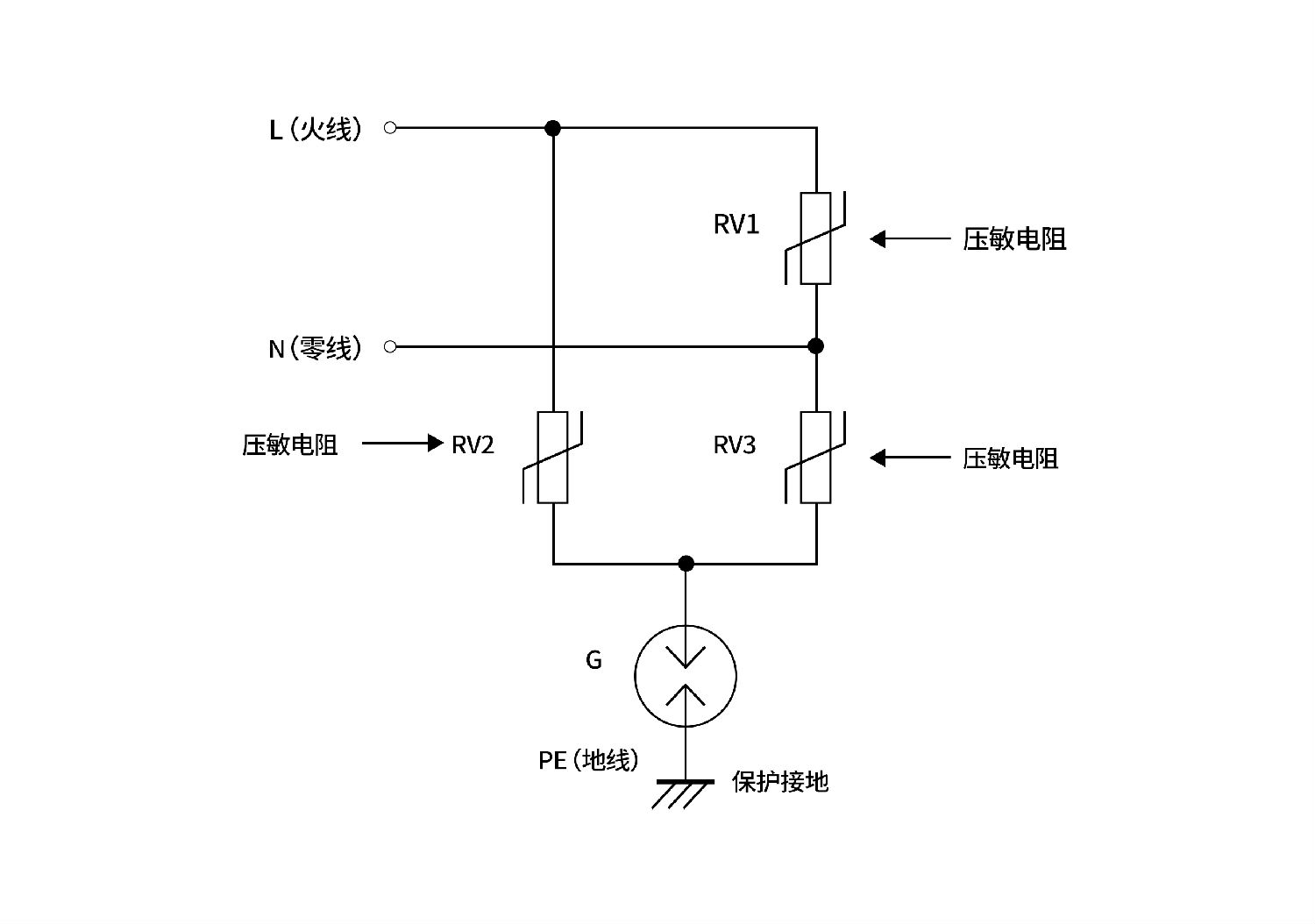

针对不同的工业应用场景，智旭电子(JEC)推荐以下经过实战验证的选型方案：

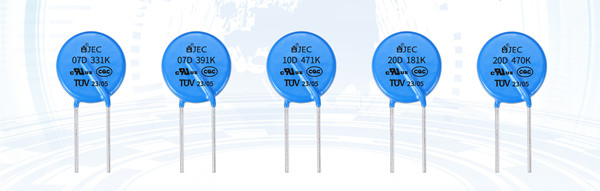

5.智旭电子(JEC)：23年专注安规与保护器件

智旭电子(JEC Electronics)深耕电子元器件制造领域23年，已全面通过ISO9001：2015质量管理体系认证。我们的压敏电阻(MOV)系列产品已通过严苛的UL1449安规认证(证书编号：E486000),并获得CQC、TUV等多国安规认证，是工业级电源浪涌防护的可靠选择。

如果您正在进行PLC电源的EMC整改，或寻求更可靠的浪涌防护方案：

联系技术顾问获取支持：

· 申请免费样品：提交您的电路参数，获取精准匹配的压敏电阻样品进行实测。

· 获取技术支持：JEC资深FAE工程师团队为您提供电路诊断与定制化防雷整改方案。

· 下载白皮书：获取完整的《JEC压敏电阻选型手册》及UL1449认证测试报告。
