在电力电子与工业控制系统的研发测试阶段，硬件工程师经常面临两大难题：

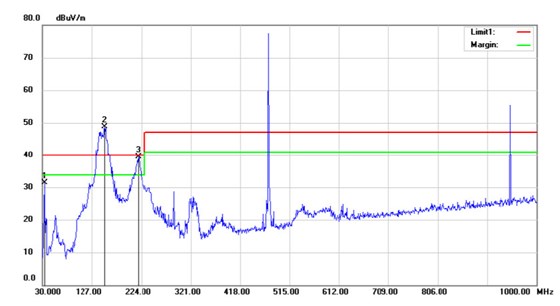

一是开关电源或工控板在进行EMC测试时，高频段共模噪声屡屡超标，即便反复优化PCB布局、增加共模电感也收效甚微；

二是设备在进行高温高湿老化试验时，发生突发性的绝缘击穿，导致测试失败。

许多工程师习惯性地将这些问题归咎于电路拓扑缺陷或元器件批次质量问题。然而，经过深度失效分析发现，多数高频超标与绝缘击穿，其原因在于对“单片瓷介电容(Disc Ceramic Capacitor)”的选型误区。

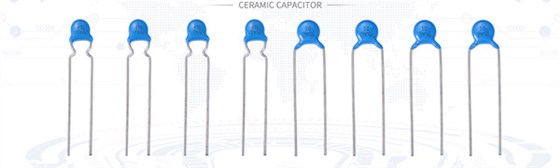

本文将从单片瓷介电容的物理特性出发，深度剖析高频滤波失效与绝缘击穿的微观机理，并提供基于智旭电子(JEC)高压瓷介电容的可靠性设计指南。

1.高频EMC测试超标原因：介质损耗与选型错配

在讨论陶瓷电容时，许多工程师容易将单片瓷介电容(带引线)与多层陶瓷电容(MLCC，贴片)的特性混为一谈。在解决高频EMI问题时，单片瓷介电容的选型错误不在于“封装尺寸导致寄生电感过大”，而在于陶瓷介质材料的错配。

1.1介质损耗角正切(tgδ)的高频恶化

单片瓷介电容常用的介质分为Class I(如C0G/NP0)和Class II/III(如Y5P、Y5V、Z5U)。

当电容用于几十兆赫兹(MHz)的高频滤波回路(如射频模块旁路、高频开关电源EMI滤波)时，介质的极化响应速度成为关键。若工程师为了追求高容值或低成本，在这些高频回路中选用了Y5V或Z5U介质，将会引发严重后果：
