单方向运行正常，进入反复启停或正反转测试后，却出现保护跳闸、功率器件损坏，或者压敏电阻烧毁。遇到这样的故障，研发团队常会先换一颗更大的MOV，或提高压敏电压再试。

问题是：器件换新后暂时恢复运行，不等于根因已经消失。若继续按原来的循环测试，故障可能再次出现；若问题进入量产，成本就从一颗元件变成改板、重测和现场返修。

对电机驱动项目，值得优先核查的顺序是：先确认过压发生在哪里、能量经哪条路径释放，再决定MOV是否适合，以及需要什么参数。

一、电网浪涌、开关尖峰和制动过压，不能用同一个方案处理

电网侧浪涌：先看输入端

电网侧的雷电感应或操作过电压，可以沿供电线路进入驱动。输入端MOV或其他浪涌保护器件，需要根据供电系统、耦合路径和测试条件设计。线—线与线—地的保护任务不同，不能只凭“电源是220 V”就选定料号。

输入端防护做得好，也不意味着电机端或功率开关附近的过压已经解决。工业驱动有电源、控制、通信等多个接口，系统抗扰度需要按相关端口验证。

关断与换流异常：先看开关两端的波形

感性负载关断时，电流需要继续流动。电路是否具备合适的续流、缓冲或钳位路径，决定能量如何释放。

在双向晶闸管交流控制中，不只要关注电压峰值，还要检查关断电流变化率和再施加电压上升率。ST的AN437把过压钳位与RC阻尼区分开来：MOV可参与峰值限制，而RC缓冲还能控制dv/dt和换流条件，不能默认两者可以互相替代。

PWM桥式驱动则还需要检查开关回路、栅极控制、续流和局部振铃。看到MOV损坏，不能直接排除过流、直通、控制时序或热设计问题。

制动或外力带动：先看直流母线

电机在某些减速、制动或被外力带动的工况下，会向驱动系统回送能量。若电源不能接收这部分能量，直流母线可能升高。

这不是“再加一颗MOV”就能统一解决的问题。应按拓扑检查回馈能力、制动模式、制动电阻或其他能量处理方案。TI在特定有刷直流驱动的应用中，通过制动模式处理外力带动产生的反电动势回馈；它说明了能量路径需要被具体识别，而不是一套适用于所有电机的固定接法。

二、MOV烧毁，说明需要复盘，但不等于它已经保护了后级

压敏电阻的作用，是在特定瞬态条件下非线性导通，限制端口电压。它并不是具有理想动作阈值的开关。

一颗MOV损坏后，可能意味着脉冲超过了允许负荷，也可能涉及连续电压偏高、温度、重复动作或安装问题。缺少故障前后的电压、电流和温度记录，仅凭烧毁外观通常不足以确认根因。

同样，拆除损坏的MOV后电机短时恢复运行，只能说明当时这个故障点影响了电路。它不能证明其余器件不需要防护，也不能作为确认设计安全的验证方法。

量产前应同步捕捉三个信息：功率开关两端的电压、MOV所在支路的电流，以及异常时的母线电压。根据需要记录温度和控制时序，测量须使用额定电压、隔离和带宽适合的探头，由具备相应资质的人员进行。

三、选MOV，不要只看“471K”或某个焦耳数

先确定正常运行时，它不应该持续承受什么

最大持续工作电压MCOV，需要覆盖MOV实际安装位置的最大AC或DC电压，并考虑容差、温度和异常供电条件。非正弦波还需要核对峰值。

V1mA是在规定测试电流下的压敏电压，适合用于规格识别与容差管理，却不是功率器件在大电流脉冲下看到的保护电压。不能把它直接与晶闸管或MOSFET耐压比较，就宣称选型完成。

再确认钳位后，后级究竟承受多高的电压

应从具体料号的V-I曲线读取实际脉冲电流下的最大钳位电压，再结合引线和PCB寄生电感产生的附加尖峰，核对功率器件允许的瞬态应力。

提高MOV电压等级，可能减少正常运行时不必要的导通，但也可能抬高残压；加大盘径通常有助于提高脉冲能力，但仍应在相同条件下比较规格书，而不是凭尺寸判断。

最后确认重复工作，而不只是单次承受能力

某个8/20 µs通流值或某个焦耳额定值，只有在规定波形、温度、次数和判据下才具有可比性。电机工况如果采用更长脉冲或反复启停，就要重新核对重复脉冲降额和平均功耗。

对近似相同的周期性脉冲，可以用“单次实际吸收能量÷周期”估算平均脉冲功耗。但这只是其中一项核查，不能替代脉冲降额曲线，也不能把电机机械能全部视为MOV所吸收的能量。

因此，电机功率、工作电压和“每天换向多少次”都是输入条件，不能单独决定14D、20D或25D哪个合适。

四、防护设计还要回答：MOV失效以后怎么办？

MOV过载后可能发生参数漂移、漏电增加、低阻失效或破裂。保护方案需要考虑故障后续电流、热保护、周边材料和安装结构。

保险丝可切断某些后续故障电流，但普通保险丝不应被当作能瞬间终止所有浪涌的器件；对于较低故障电流却持续发热的情形，还应评估热耦合脱扣等保护方式。

布局也不是最后才检查的细节。较长的引线和泄流回路会增加寄生电感，使保护点的实际尖峰高于仅由MOV伏安曲线估计的电压。MOV的连接位置，应与目标保护点、回流路径和安全距离一起审查。

尤其在PWM逆变器输出端，不建议仅凭经验在三相接线柱“直接并联MOV”。正常PWM峰值、重复损耗、电缆和绝缘要求都需要先确认。

五、客户要求“符合标准”，应确认哪一层验证？

对适用的调速电气传动系统，IEC 61800-3:2022规定EMC要求，IEC 61800-5-1:2022涉及电气、热、火灾及能量等安全危险。IEC 61800-3也明确排除牵引和电动汽车应用，所以不能把它套用到所有带电机的设备。

IEC 61000-4-5提供外部浪涌抗扰度试验方法；反复启停、换向和制动耐久则需要依据实际使用工况建立验证计划。一次外部浪涌试验通过，并不代表内部重复开关应力已经得到充分验证。

具体测试等级和判据，应结合目标市场、产品类别、端口和运行状态确认。元件认证是合规输入，不是驱动整机的合格结论。

六、采购如何避免“料号看似相同，结果却不同”？

采购与研发不应只确认“14D471K”。完整料号、制造商系列、钳位测试电流、能量波形和重复脉冲条件，都可能影响实际表现。

批准替代料前，应共同确认三件事：参数是否在相同条件下可比，具体料号有哪些有效合规资料，样品与量产如何追溯和管理变更。交期与单价也要与改板、重测和售后成本一起评估。

“利用MOV寄生电容省掉2～5颗滤波电容”，但没有提供对应电路和整改前后EMI结果，不能用于BOM承诺。MOV不能仅凭电容特性就替代指定安全等级的X/Y电容；若要减少滤波器件，应重新验证EMI、漏电和安全要求。

智旭电子：从报一个型号，转向核对一个应用

JYH HSU(JEC)ELECTRONICS LTD.拥有23年电子元器件制造经验，可为电机控制及相关电源项目提供MOV候选样品、具体料号参数核对和原厂FAE协同。

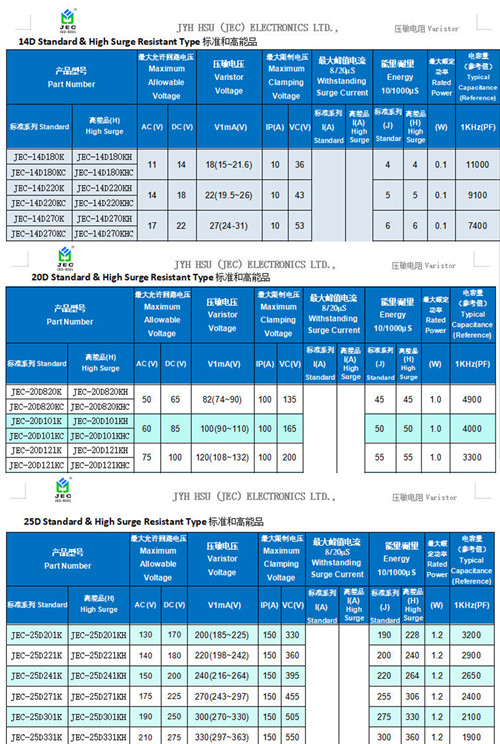

我们可根据项目讨论14D、20D、25D等系列的规格匹配，核对连续电压、钳位和重复负荷，并结合PCB空间与温度复盘。引脚、包封或铜电极需求可按项目沟通；具体料号的认证、环保资料和样品交期，以有效文件及库存确认结果为准。

如果您的项目正在经历换向故障、MOV反复损坏，或准备批准替代料，请提供：

• 驱动拓扑和MOV安装位置；

• 最高运行电压与故障时的波形、电流；

• 启停、换向或制动循环；

• 工作温度和PCB空间。

先找出需要处理的应力，再筛选器件。这比反复加大盘径或提高电压等级，更有助于工程师和采购减少盲目试错。
