为了让传导骚扰测试更有余量，你把输入端X电容的容量加大了。EMI结果改善，BOM也更新了。

接下来，还有一个问题值得重新确认：插头拔下后，可触及引脚的残余电压，能否在规定时间内降到适用限值？

这不是断电后的“小细节”。对于需要满足相关电气安全要求的电源产品，EMI测试与电容放电测试关注的风险不同。滤波效果改善，并不意味着断电残压也已经合格。

如果到了送检阶段才发现放电通路没有余量，项目可能需要重新选阻值、修改BOM，并再次验证。与其等到那时补救，不如在调整X电容时，把放电设计一起检查。

1. 断电后仍有电压，不一定是X电容坏了

X电容通常跨接在交流输入的L与N之间，用于抑制差模干扰。交流电源断开时，电容中的电荷不会因为“拔掉插头”这个动作立即消失。

如果在230 VAC正弦波的峰值附近断开，电容两端初始电压可能接近325 V。之后降得快不快，取决于有效电容量以及断电后仍然存在的放电路径。

所以，“测到残压”本身不能直接证明X电容失效；同样，“设备已经关机”也不能证明插头引脚已经安全。需要评估的是实际可触及位置、规定时间点，以及正常和适用故障条件下的结果。

有认证的X2电容，也不会自动替整机完成放电。 电容元件的合规与装入设备后的残压表现，是两项需要衔接、但不能互相替代的工作。

2. 加大X电容以后，别沿用原来的放电结论

在简单的并联泄放电阻模型中，电压随时间的变化可写为：

若要在时间t内下降到目标电压Vt，电阻上限可初步估算为：

这里的C应代表被该通路放电的有效电容量。如果输入滤波器有多颗X电容，不能只计算其中一颗，还要按实际连接方式判断断电后的等效网络。

这个模型给出一个直接的提醒：在初始电压、目标电压和电阻不变时，电容量增加，达到同一目标电压所需的时间也会增加。因此，调整X电容不应只更新EMI结果，还要更新放电计算与实测。

一个带条件的计算例子

假设输入为230 VAC，X电容为0.47 μF，并以2秒下降到60 V作为这个设计示例的目标。初始电压按电网峰值取约325 V，算得有效泄放电阻上限约为2.52 MΩ。

但这只是标称条件。若设计输入上限为264 VAC，且电容正公差为10%，则初始电压约373 V，电容量为0.517 μF；同一目标下，电阻的实际阻值上限约为2.12 MΩ。

如果这个示例采用标称总阻值1.8 MΩ、公差±5%的纯电阻通路，在电容与电阻都取正公差、264 VAC峰值断开的理想RC模型中，下降到60 V约需1.79秒。这个结果仍不代表单一故障下合格，也不能代替实际整机验证。

容易漏掉的不是公式，而是条件。容值正公差、阻值正公差、最高输入电压，以及断电后最小负载状态，都可能让放电比标称计算更慢。

这个文中的2秒/60 V是说明设计方法的算例，不是所有设备的通用安全判据。对于IEC 62368-1适用的音视频和信息通信设备，连接器断开后放电要结合标准版本、能量源分类、可触及性及规定例外评价；家电、医疗和其他设备，应先确认其适用整机标准。不能由“电容很小”直接推导免测，也不能认定所有设计都必须另加独立电阻。

3. 放电快一点，为什么待机功耗又上去了？

电阻越小，放电通常越快。但只要这个电阻网络持续跨接在交流电网上，它就持续消耗功率：

230 VAC加在1 MΩ泄放电阻上，损耗约为53 mW。这个计算也见于Power Integrations公开技术资料。

对待机功耗预算宽裕的产品，几十毫瓦可能并不突出；对强调低空载、低待机功耗的电源，它却可能占用不可忽略的余量。即使主功率转换电路进入低功耗状态，直接跨在电网上的被动泄放电阻仍然在耗电。

因此，不宜为了“肯定放得快”而不断降低阻值。设计要同时满足放电目标和损耗预算，并核对每颗电阻的工作电压、功率降额、温升与相关脉冲应力。

对更严格的待机目标，可以评估主动放电器件：正常供电时减少泄放通路中的电流，检测到断电后再建立放电路径。已有相关认证的器件可能减少特定重复元件试验，但应用配置、外部电阻和终端产品集成仍需核实。公开CB报告也明确指出，器件用于终端产品时仍要检查相关放电要求。

4. 两颗串联电阻，不等于解决了所有故障

两颗电阻串联，常用于分担正常工作电压和功耗。但如果其中一颗开路，整条串联支路就没有了放电通路。

如果某颗短路，则还要检查剩余元件的电压、发热和放电表现。不能只因为“还有一颗电阻”就认定异常状态已经安全。

是否需要另一条冗余支路、是否可以使用按规定评价的保护元件、是否适合主动放电，必须结合适用条款和故障分析确定。“两串两并”是可能的设计选择之一，不是适用于所有产品的通用方案。采用冗余后，也要检查一条支路失效时另一条支路的能力，不能只复核正常状态下的并联总阻值。

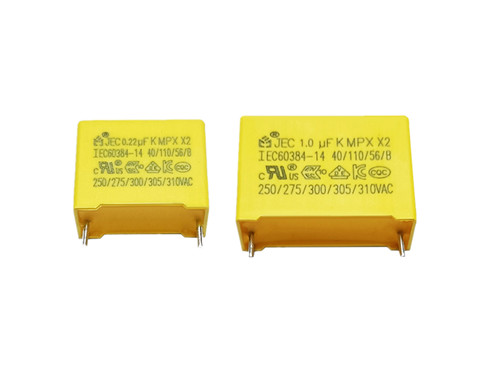

5. 采购X2电容时，不能只比较容值和价格

对采购而言，两颗电容写着相同容量，未必就适合直接替换。建议让供应商把以下信息对应到拟采购的具体料号，而不是只给一份泛化的系列宣传页。

首先是容量与公差。同一标称容量下，正公差影响最慢放电计算；容量下降又可能减少原有EMI设计余量。替代料应同时检查这两端，而不是只关注标称数字。

其次是AC额定值和实际使用环境。应结合输入电压范围、相关浪涌条件与制造商规定选择X类等级和额定值。放电计算采用电网峰值，并不意味着可以把这个峰值直接当成电容AC额定电压的比较依据。

还要确认温湿度适用条件与可靠性数据。金属化薄膜的自愈特性不等于在任何环境下都能维持相同容量。长期高温或湿热应用，应看对应系列的规定和试验资料。

最后是认证覆盖范围。核对证书中的系列或型号、额定电压与容量范围，并确认当前有效性。换用某家供应商的“同规格”元件，还要核实整机安全关键元件清单及所需变更程序。电容外壳上的图标，不能代替这些工作。

6. 智旭电子可提供哪些选型沟通与资料支持？

选择供应商，不只是采购一颗X电容，更是在为样机验证和量产准备可核对的资料。

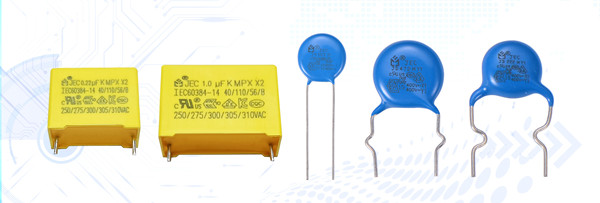

（智旭电子）23年制造经验工厂、自动化生产和测试设备，以及X2、Y1/Y2、薄膜电容、压敏电阻等产品线。这为客户直接沟通输入端元件选型与配套需求提供了基础。

对正在进行EMI整改的工程师，可以与智旭技术团队讨论实际输入条件、目标容量、公差与安装尺寸，避免仅凭“容量更大”决定替代方案。对采购和质量团队，可按拟选料号索取规格与认证覆盖资料，让样品评估和批量采购使用同一套依据。

X电容有UL、VDE等多国认证，不同认证对应不同系列。如果还涉及Y电容、薄膜电容或压敏保护元件，也可以集中沟通配套需求。样品安排、定制可行性和批量交付条件，以项目实际确认结果为准。

你近期是否为EMI整改调整过X电容？

欢迎把输入电压上限、X电容容值及公差、目标市场/整机标准、待机功耗目标发给智旭电子，与技术团队讨论合适的X2规格，并索取对应资料和样品支持信息。

先把参数和验证条件说清楚，再选具体型号，有助于后期阻值整改工作量。

技术说明：本文用于设计讨论与选型沟通；算例未包含全部电路路径、仪器负载、器件故障和环境影响，不能作为认证通过的承诺。高压残压测试应由具备资质的人员使用适当设备完成，不应通过手指触碰判断是否安全。
