制造陶瓷电容用了哪些工艺你知道吗?

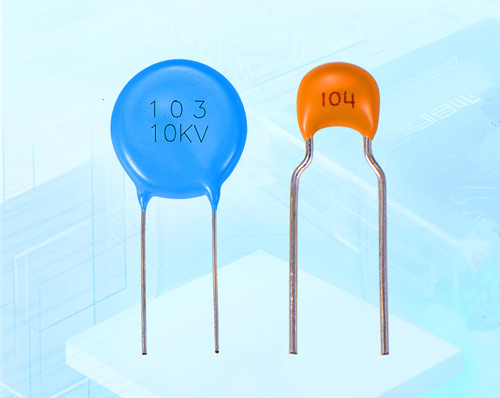

陶瓷电容,也称为瓷介电容器或独石电容器,是一种使用陶瓷材料作为介质,并通过涂敷金属薄膜(通常为银)经高温烧结形成电极的电容器。
作为电子设备中不可或缺的电子元件,陶瓷电容以其耐压高、损耗低、体积小、稳定性好等优势广泛应用于各个领域。
那你知道制造陶瓷电容用了哪些工艺?一起看陶瓷电容的制造过程。
制造陶瓷电容过程中所用的工艺:
一、压片工艺
压片工艺是指将陶瓷材料制作成片状,主要是采用压片机将陶瓷制粉末压制成大小一样的片状。
压片工艺保证了陶瓷电容大小和厚度一致,提高了生产效率,减少废品率和返工率。

二、烧结工艺
烧结工艺是将压制而成的陶瓷片状材料高温加热烧结成实心块状材料。
烧结工艺主要是为了增加陶瓷电容的材料密度和硬度,机械强度更高,提高了陶瓷电容的耐压和介电常数。
三、金属化工艺
金属化工艺是将金属层接合到烧结好的陶瓷坯体上,作为陶瓷电容的电极,这些电极需要与陶瓷介质紧密结合,以确保陶瓷电容电气性能和机械强度。
通过制造陶瓷电容过程了解到制造陶瓷电容的工艺起到提高陶瓷电容品质作用,使其性能更加稳定可靠。
除了以上工艺外你还知道制造陶瓷电容的哪些工艺吗?欢迎留言分享你的观点。

智旭元器件原厂,陶瓷电容型号齐全,质量有保障,售后无忧,已经通过ISO9001:2015质量管理体系认证;安规电容器(X电容及Y电容),压敏电阻器通过各国认证,陶瓷电容器,薄膜电容器,超级电容器均符合低碳指标。

智旭元器件原厂拥有21年的制造经验,用经验铸造好品质,值得您信赖!如您有技术上的疑问或者需要样品需求,可联系我们。
