【智旭电子】陶瓷电容高强耐压,绝缘性强

文章出处:责任编辑:查看手机网址
扫一扫!【智旭电子】陶瓷电容高强耐压,绝缘性强扫一扫!
人气:-发表时间:2025-08-15 17:07【

2 (4)_副本1.jpg

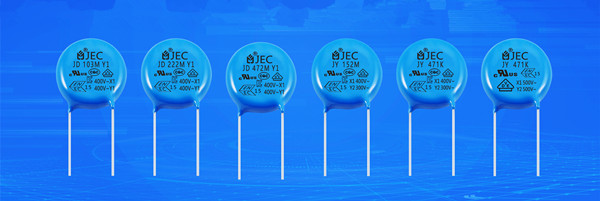

陶瓷电容也称为瓷介电容,是用以高介电常数的陶瓷(钛酸钡—氧化钛)作为介质,涂敷金属薄膜(通常为银)经高温烧结而形成电极,再在电极上焊上引出线,外表涂以保护磁漆,或用环氧树脂包封而成的电容器。

这样的陶瓷电容不仅耐温高耐腐蚀,而且体积小,容量高,稳定性好,损耗低等在电子电路中发挥重要作用。

陶瓷电容还凭借着高强耐压、绝缘性强等特性,成为电力电子、通信设备、新能源汽车等电子领域的核心元件。

从通信设备到新能源汽车,陶瓷电容是怎么做到高强耐压与绝缘性强的?


陶瓷电容之所以能实现高强耐压与绝缘性强在于其材料选择、结构与工艺。

1、材料选择

陶瓷介质通常选用钛酸钡(BaTiO?)等高介电常数材料,这类材料本身的介电强度高,电导率低,电子难以穿透,能阻挡电流通过,形成强大的“绝缘屏障”。

即使在潮湿、高温等恶劣环境下,其绝缘性能依然稳定,不易受潮漏电,确保电路安危。

2、微观结构

陶瓷电容采用多层叠片设计,将数十及上千层很薄的陶瓷膜与金属电极交替堆叠而成。

这种结构不仅大幅提升了电容量,还能将整体电压分散到每一层介质上,每层承受的电压大大减少,这样整体的耐电压能力大大增强。

3、工艺制造

陶瓷电容在制造过程中要经过高温烧结,保证陶瓷层致密均匀,无气孔、无杂质,进一步提升了材料的绝缘性和机械强度。

陶瓷电容表面还会涂覆绝缘保护层,防止外部的水汽渗入到内层影响陶瓷电容性能。

因此陶瓷电容高强耐压,绝缘性强,在在电子领域中起到重要作用。



智旭元器件原厂,陶瓷电容型号齐全,质量有保障,售后无忧,已经通过ISO9001:2015质量管理体系认证;安规电容器(X电容及Y电容),压敏电阻器通过各国认证,陶瓷电容器,薄膜电容器,超级电容器均符合低碳指标。


智旭元器件原厂拥有22年的制造经验,用经验铸造好品质,值得您信赖!如您有技术上的疑问或者需要样品需求,可联系我们。
