在电子产品的硬件研发周期中,工程师常常面临一个棘手的阶段:样机在实验室内的功能调试各项指标均合格,但在第三方检测机构进行EMC(电磁兼容性)测试时,传导与辐射指标却反复超标。
为了应对认证压力,部分研发团队往往采取“盲目堆料”的整改方式--随意增加安规电容容量、串联磁珠或电感。
这种缺乏系统性诊断的整改,不仅徒增BOM成本,还易引发漏电流超标、上电浪涌异常等次生问题,严重拖延产品上市进度。

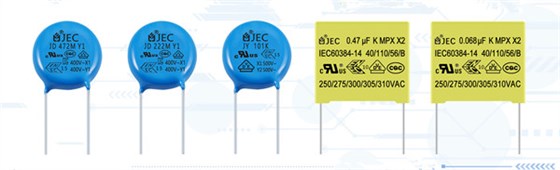

本文将从EMI(电磁干扰)的底层发生机理出发,结合智旭电子(JEC)多年的现场FAE支持经验,探讨如何通过科学的安规电容选型,实现精准、高效的EMC整改。
一、溯源:EMI干扰的产生机理与分类
EMI(Electromagnetic Interference)是指电气设备工作时,因电压、电流的高频突变产生无用电磁能量,通过传导或辐射干扰周边电路的现象。在开关电源及高频转换系统中,EMI的来源主要分为三类:
1.功率器件高速开关(核心内源):MOSFET、IGBT等器件在高速开通与关断时,产生很高的电压变化率(>50V/ns)和电流变化率(>100A/μs)。这种瞬态的dv/dt与di/dt会激发出覆盖全频段的高频谐波。
2.元器件寄生参数(器件内源):电容的ESR(等效串联电阻)、ESL(等效串联电感)以及PCB走线寄生电感。当工作频率超出自谐振频率(SRF)时,滤波电容由容性转为感性,失去高频旁路能力。
3.电网杂波耦合(外源干扰):电网浪涌或周边大功率变频设备的谐波,从AC输入端侵入并向后级电路耦合。
从传播路径来看,传导干扰被严格区分为差模干扰(存在于L线与N线之间)和共模干扰(同时存在于L/N线对地之间)。明确干扰类型,是安规电容选型的前提。
